Descripción

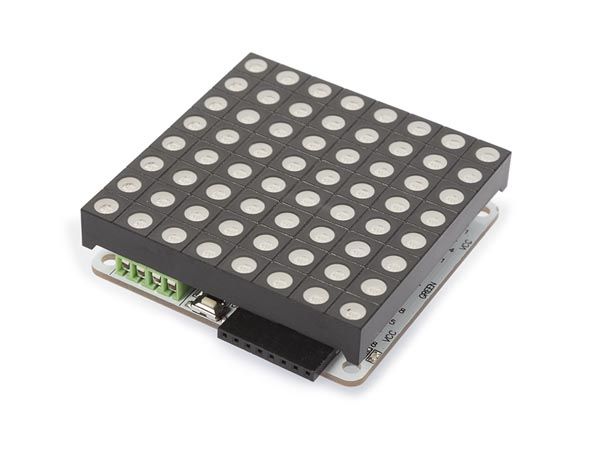

VMA439. PLACA DE MATRIZ RGB Y PLACA CONTROLADORA BASADA EN ATMEGA328 (Uno)
VMA439
El VMA439 es una plataforma de controlador de matriz LED RGB basada en Arduino UNO (Atmega328P). Se gana tres canales 8 +-6 bits de control PWM de hardware de los LEDs. Este modelo es para que el usuario modifique o escriba fácilmente el firmware de VMA439 mediante Arduino IDE.
Características:
soporte de 8 bits de colores con corrección de 6 bits para cada color en cada punto
- soporte de hardware PWM de 16 MHz
- sin ningún tipo de circuitos externos, juega y brilla
- GPIO dedicado y interfaz ADC
- hardware UART y comunicación IIC con fácil conexión en cascada
- 24 canales de corriente constante de 100 mA cada uno
- 8 super canales controladores de 500 mA cada uno
- la placa controladora se basa en ATMEGA328 (UNO) y funciona con IDE
Especificaciones:
dimensiones del módulo: 60 x 60 x 16 mm
- microprocesador: Atmega328P
- indicador: estado PWR
- fuente de alimentación: 5 a 7.5 VDC
- conector de alimentación en cascada: bloques de terminales
- interfaz del programa: UART/ISP (VMA440)
- enchufe de expansión: 100 mil parejas de cabezales con pasadores doblados
- protocolos de comunicación: UART/IIC
- consumo de corriente (excepto matriz de LED): máx. 40 mA
- corriente de accionamiento (cada canal): máx. 500 mA
- corriente de accionamiento (cada punto): máx. 58 mA
- tiempo de respuesta del circuito: 10 ns
- resolución de color de la matriz RGB LED por punto: 16 M
- velocidad de transmisión UART: 9600 – 115200
