Descripción

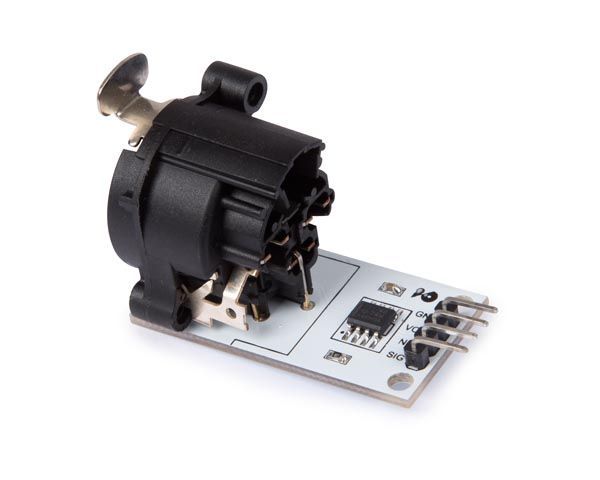

VMA432. MÓDULO DMX512
VMA432
VMA432 es un shield para Arduino. Es una manera fácil de utilizar la Arduino como aparato DMX maestro (transmisor). Utiliza el driver MAX-485 o SN 75176. Está equipado con conector XLR macho de 3 polos. Pin 1 = tierra, Pin2 = data-, Pin3 = data+. El CI permite convertir la señal Arduino 5V en -2.5 V/+2.5 V para RS485 (DMX está basado en el protocolo RS485). La impedancia es de 100 O.
Especificaciones:
tensión de trabajo: 5 V
- conexión DMX: XLR de 3 polos
- dimensiones: 40 x 20 x 30 mm
- peso: 10 g
