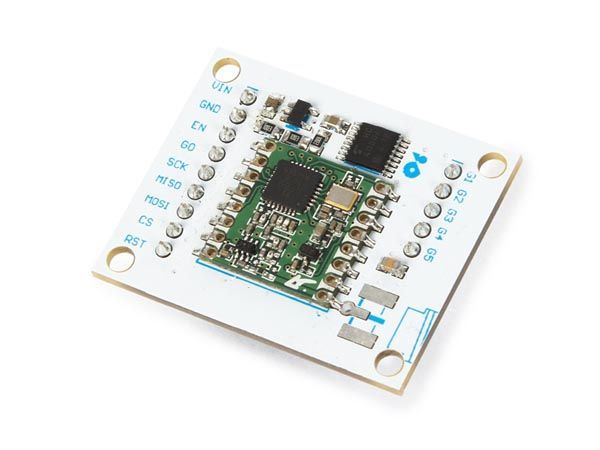

VMA348. MÓDULO TRANSCEPTOR RFM69HCW
VMA348
El módulo VMA214 / RFM69HC es un módulo de radio económico y versátil. Puede usarse para enviar textos o datos binarios entre dos o cientos de módulos. Es perfecto para la construcción de redes inalámbricas de corto alcance baratas de sensores y actuadores para la automatización del hogar, la ciencia ciudadana y más. Opera en la banda de radio ISM sin licencia (Industria, Ciencia y Medicina) incluyendo la frecuencia de 315, 433, 868 y 915 MHz.
Todos los principales parámetros de comunicación de RF son programables y es posible configurar la mayoría de forma dinámica. Está optimizado para un bajo consumo de energía mientras que ofrece una alta potencia de salida de RF y un funcionamiento canalizado. El VMA348 RFM69HCW saca todos los pines y la conexión de la antena.
Cada módulo incluye conectores macho soldados, un regulador de potencia de 3.3V y un adaptador de nivel que puede manejar una potencia de 3 a 5 VDC y una lógica para que puedas usarlo con dispositivos de 3 V o 5 V. No incluye antena, pero dispone de un pin donde se le puede soldar un trozo de cable de cobre a modo de antena o puede añadir un conector uFL o SMA y conectar una antena externa. Utilizando la biblioteca proporcionada, es posible regular la frecuencia con una precisión de 61 Hz a cualquier frecuencia de 240.0 MHz a 960.0 MHz.
Características:
Compatible con placa Arduino E/S de 3.3v o 5v
- Interfaz SPI
- Frecuencia: 315, 433, 868 y 915 MHz (programable)
- Apto para aplicaciones LoRa
- bajo consumo
- Sensor de temperatura incorporado
- Sincronizador de bits incorporado que realiza la recuperación del reloj
- Reconocimiento de palabra entrante de sincronización
- Sentido RF automático con AFC ultrarrápido
- rendimiento de RF constante en el rango de voltaje del módulo
Especificaciones:
Presupuesto de enlace (link budget) máx. de 168 dB
- Salida de RF continua de +20 dBm a 100 mW
- Alta sensibilidad: hasta -120 dBm a 1.2 kbps
- Alta selectividad: filtro de canal FIR de 16 toques
- Baja corriente: Rx = 16 mA, retención de registro 100 nA
- Pout programable: -18 a +20 dBm en pasos de 1dB
- velocidad de bits FSK hasta 300 kb/s
- sintetizador totalmente integrado con una resolución de 61 Hz
- Tipos de modulación: FSK, GFSK, MSK, GMSK y OOK
- motor de paquetes con CRC-16, AES-128, FIFO de 66 bytes
- 115 dB + rango dinámico RSSI
