Descripción

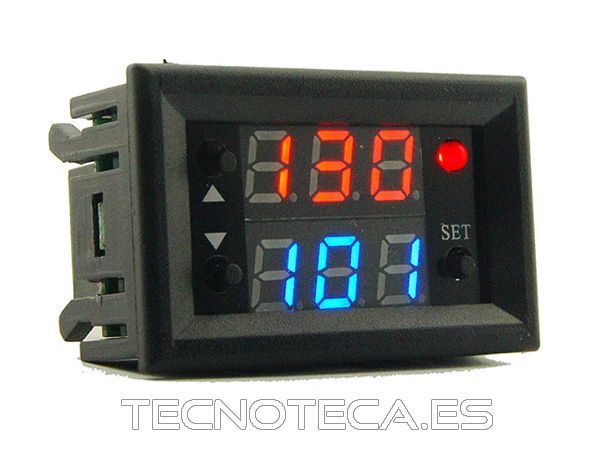

SCHT008. Temporizador universal de panel, conexión, desconexión e intermitente
SCHT008
Características:
- Alimentación de tensión (12VDC)
- Con protección de inversión de polaridad.
- Los parámetros de funcionamiento no se pierden.
- Corriente de reposo: 20mA
- Corriente de funcionamiento: 50mA
- Temperatura de trabajo: -40-85°C
- Tamaño display: 48x29mm
- Instalación: 45.5x26mm

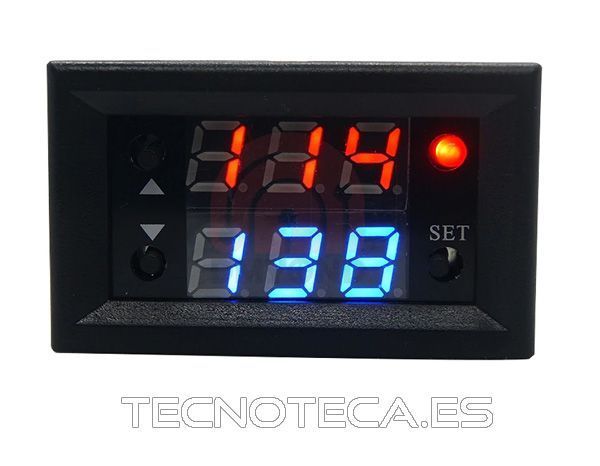

- Doble display del tipo LED de siete segmentos T1 y T2
Nota. Para cambiar los tiempos y modos, mantener pulsado durante unos 5 segundos el pulsador SET
Tiempos ajustables desde 1 segundo (mínimo) hasta 999 horas (máximo).
P0–0: Modo de tiempo de sincronización: 0-999 S.
P0–1: Modo de tiempo de sincronización: 0-999 min.
P0–2: Modo de tiempo de sincronización: 0-999 h.
Seis modos de funcionamiento:
P1.0
Modo 0.
A la conexión: después de T1 el relé se activa.
P1.1
Modo 1.
A la desconexión: después de T1 el relé se desactiva.
P1.2
Modo 2.
A la conexión y desconexión: después de T1 el relé se activa, luego se desactiva después de T2 al final se queda desactivado.
P1.3
Modo 3.
A la desconexión y conexión: después de T1 el relé se desactiva, luego se activa después de T2 y al final se queda activado.
P1.4
Modo 4.
Intermitente: después de T1 el relé se activa, luego se desactiva después de T2.
P1.5
Modo 5.
Intermitente: después de T1 el relé se desactiva, luego se activa después de T2.
