Modulo lector de tarjetas MicroSD Arduino©

1,20  + IVA

5 disponibles

Me gusta
Me gusta
SKU: 029518 Categorías: , ,

Descripción

Modulo lector de tarjetas MicroSD HW-125. Compatible Arduino©

Modulo lector de tarjetas MicroSD HW-125

El módulo (adaptador de tarjeta MicroSD) es un módulo lector de tarjetas Micro SD, A través del sistema de archivos y el controlador de interfaz SPI, MCU para completar el sistema de archivos para leer y escribir tarjeta MicroSD. Los usuarios pueden usar el IDE directamente con una tarjeta SD.

Características:

1. Admite tarjetas Micro SD, tarjeta Micro SDHC (tarjeta de alta velocidad)

2. Placa de circuito de conversión de 2 niveles con nivel de interfaces de 5 V o 3,3 V

3. La Fuente de alimentación es 4,5 V ~ 5,5 V, placa de circuito regulador de voltaje de 3,3 V

4. Interfaz SPI

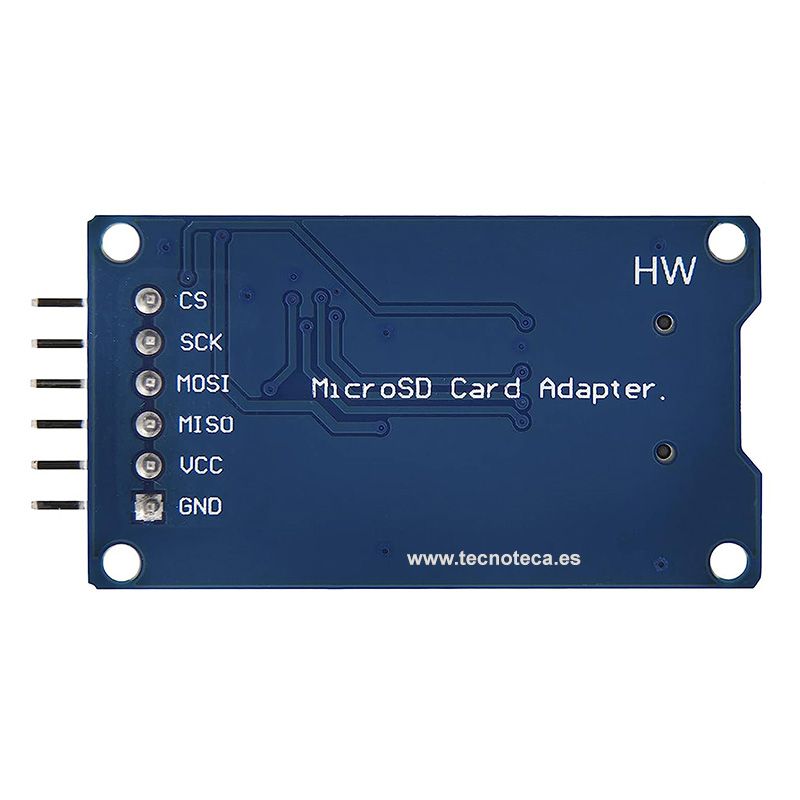

Interfaz de Control: un total de seis pines (GND, VCC, MISO, MOSI, SCK, CS), GND a tierra, VCC es la fuente de alimentación, MISO, MOSI, SCK es bus SPI, CS es el pin de señal selecto del chip.

Circuito regulador de voltaje de 3,3 V: salida del regulador LDO es chip convertidor de nivel de 3,3 V, suministro de tarjeta Micro SD.

Circuito de conversión de nivel: La tarjeta Micro SD se convierte a 3,3 V, las interfaces de tarjeta MicroSD para controlar la dirección de la señal mismo también se convierte en 3,3 V, el sistema general de microcontrolador AVR puede leer la señal.
