Descripción
Control de dos motores DC puente en H con el C.I. L9110S
SCHMOD095

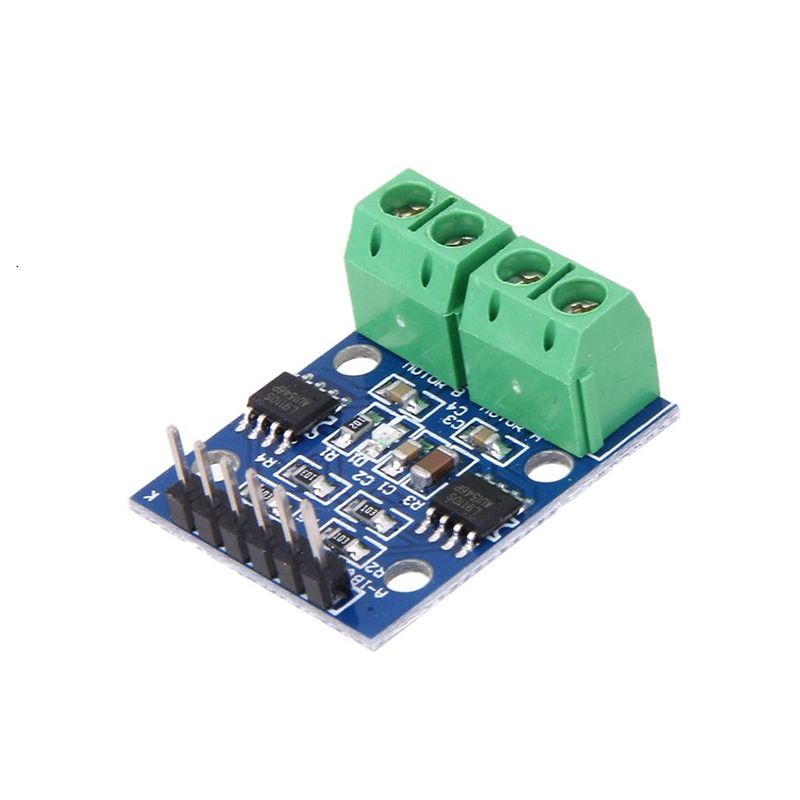

El módulo SCHMOD095 es un controlador de doble canal muy compacto que nos permitirá controlar dos motores simultáneamente. El módulo está compuesto por dos chips controladores de motor L9110s independientes, cada uno de ellos puede trabajar con hasta 800mA DC de corriente.
Este módulo puede ser alimentado por una tensión de 2,5v a 12v. Dispone de pines de conexión macho 2,54mm para conectar al microcontrolador, y bornas con tornillo para conectar a los motores. El driver puede controlar 2 motores DC convencionales o un motor paso a paso de cuatro hilos. A diferencia de otros drivers, el L9110S solo utiliza una fuente, que será la misma para alimentación y control. Otra diferencia es que para controlar la velocidad no tiene una entrada específica, por lo que es necesario enviar el pulso PWM directamente a las entradas de control de dirección.
- Integrado base: L9110s.
- Tensión de alimentación: 2,5v – 12v DC.
- Corriente máxima por canal: 800mA.
- Compatible con nivel de salida TTL / CMOS, se puede conectar directamente a la CPU
- Puede manejar dos motores de CC o un motor paso a paso de 4 hilos.
Pines
- 1.B-IA: Motor B Input A
- 2.B-IB: Motor B Input B
- 3.GND: ground
- 4.VCC: 2.5V-12V DC
- 5.A-IA: Motor A Input A
- 6.A-IB: Motor B Input B
