Descripción
Modulo sensor NTC de 10K a R25 0.1%

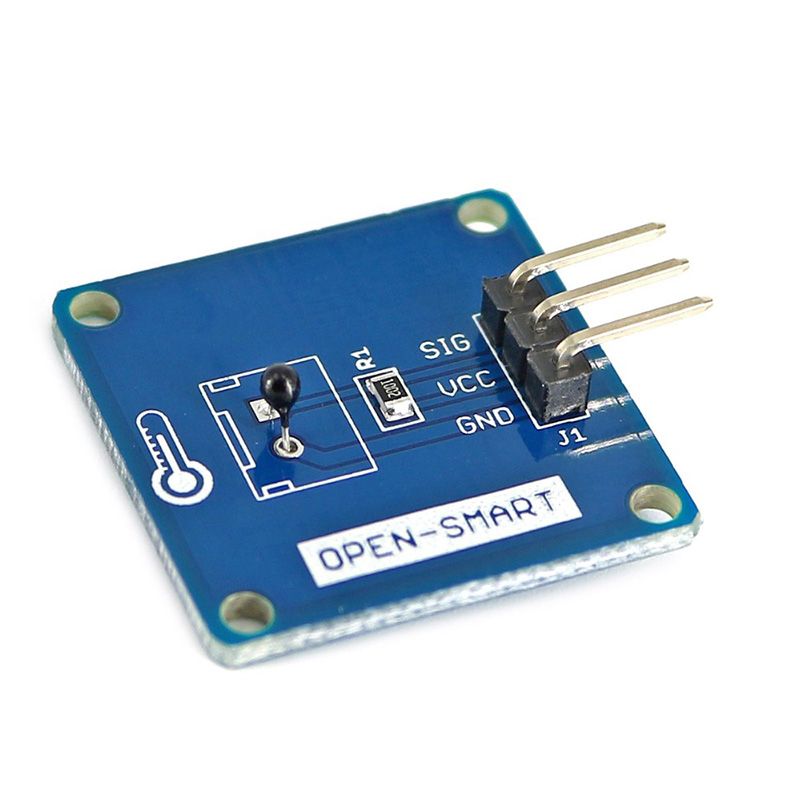

Modulo sensor NTC
El termistor NTC es un tipo de sensor de temperatura muy usado en electrónica, debido a varios factores como su coste y facilidad de uso. Es por esto que es buena idea conocer cómo se usan y que formas tenemos de conectarlo al resto del nuestro circuito.
El termistor es un transductor (sensor) que se fabrica con óxidos metálicos. Esto se traduce en que entre las patillas de un termistor siempre podremos medir una resistencia.
Un termistor está formado por el encapsulado y sus dos terminales, a efectos prácticos, lo podemos entender como una simple resistencia. Una resistencia que varía su valor en función de la temperatura a la que se ve sometida. El truco de las NTC está en conocer cómo se produce esa variación respecto de la temperatura.
¿Qué es un termistor NTC? ¿Y PTC?
Existen dos tipos de termistor, las NTC y las PTC. Si solo mirásemos el nombre, la diferencia entre ambos es la primera letra N o P. Ambos nombres son siglas en inglés que significan:
NTC: Negative Temperature Coeficient
PTC: Positive Temperature Coeficient
Características:
- Voltaje de funcionamiento: 2,2 12 V DC
- Corriente de funcionamiento: MA (máx.)
- Rango de medida:-30 ~ 120℃
- Precisión de medición: 2% (4 50), 3% (-15 80)
- Valor B: 3950 K
- R25: 10 k ohm
- Parámetros de resistencia de muestreo: K 10 k ohm, 0.1%, 10 ppm
- Conector de salida: interfaz electrónica estándar de ladrillo, conector 2,54mm-3 p
- Ideal para Arduino, proyecto MCU…
