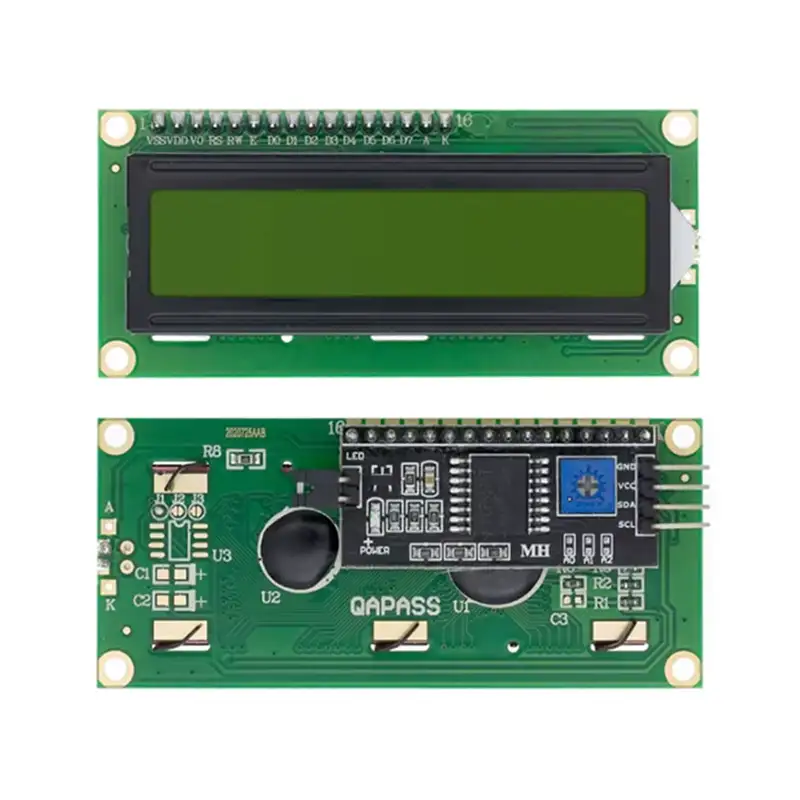

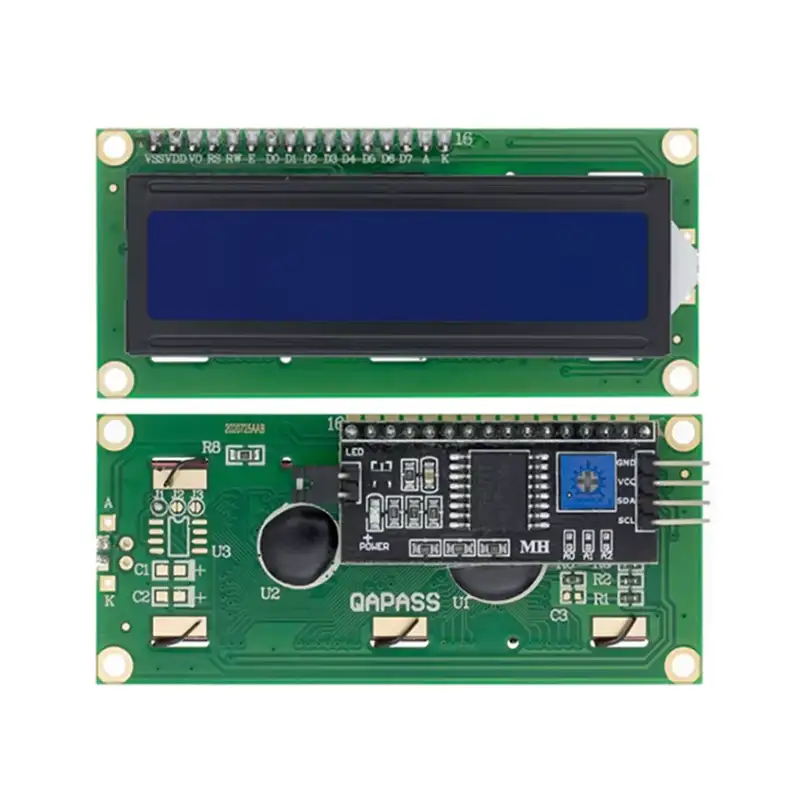

LCD display LCD1602 16×2 con retroiluminación y modulo I2C incluido
LCD display LCD1602
En muchos de nuestros proyectos necesitamos visualizar o monitorear parámetros, si bien una solución es los display de 7 segmentos, pero solo estamos limitados a valores numéricos e incluso si deseamos poner varios dígitos a nivel de hardware aumenta nuestro diseño electrónico por lo que necesitamos técnicas de multiplexado.
Los LCD alfanuméricos son la solución más práctica, para este problema, empezando por su bajo consumo, diferentes tamaños disponibles, y trabaja con caracteres alfanuméricos, por lo que podemos representar cualquier texto o variable.
Los LCD alfanuméricos más utilizados en el mercado son el LCD1602 y el LCD2004 con tamaños de 16×2 y 20×4 caracteres respectivamente. Entre estos tamaños también hay diferentes modelos los cuales varían en color y sobre todo en la presencia o no de un Backlight (retroiluminador incorporado)
- Número de modelo: 1602 LCD Display Module
- Resolución: 16×2
- Modo de visualización: 1602
En el caso de que queráis conectarlos sin BUS, estas son las conexiones entre Arduino y display LCD1602:
| LCD1602 | Arduino Uno, Nano, Mega, etc. |
| VSS | GND |
| VDD | 5V |
| VEE | Potenciómetro |
| RS | D8 |
| RW | GND |
| EN | D9 |
| 11. D4 | D4 |
| 12. D5 | D5 |
| 13. D6 | D6 |
| 14. D7 | D7 |
| 15. Led+ | VCC |
| 16. Led- | GND |
