Modulo conversor A/D D/A con bus I2C con el PCF8591

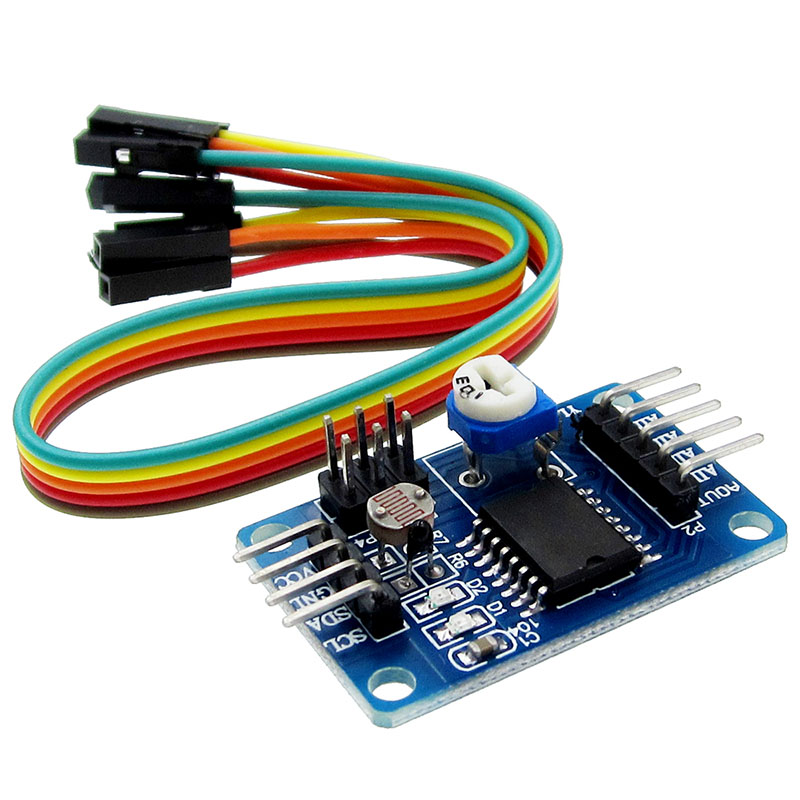

Modulo PCF8591
Este módulo es un convertidor de baja potencia para la adquisición de datos a distancia, como valores analógicos en aplicaciones de automoción, audio y televisión.
El PCF8591, cuenta con entradas analógicas basadas en tecnología CMOS, con una única salida analógica y posee comunicación I2C. Posee tres pines de dirección A0, A1 y A2 se utiliza para programar la dirección de hardware, lo que permite el uso de hasta ocho dispositivos conectados al bus-serial I2C sin necesidad de hardware adicional.
El Módulo AD/DA PCF8591 opera con un voltaje de 3,3v – 5v, por lo que se puede utilizar directamente con Arduino, PIC, AVR, Raspberry, etc.
El DAC en el PCF8591 tiene una resolución de 8 bits, por lo que puede generar una señal teórica de entre cero voltios y la tensión de referencia (V ref) en 256 pasos. Pero nuestro Módulo no se conforma con proveernos de canales analógicos, también nos dota de 3 elementos para empezar con las lecturas de nuestro ADC los cuales son una fotoresistencia (R7) que nos ayuda a medir la luz ambiente, un termistor (R6) para medir la temperatura ambiente y un potenciómetro o preset para medir voltaje.
- Basado en chip PCF8591.
- Voltaje de entrada: 2,5v – 6v.
- Pines analógicos entradas: 4 (8bits, unipolares o diferenciales).
- Pines analógicos salida: 1.
- Interface: Bus-Serial I2C.
- Pines de dirección de hardware: 3.
- Frecuencia de muestreo: Determinada por la velocidad del Bus-Serial I2C (Auto incremento de canales).
- Temperatura de funcionamiento: -40ºC a +85ºC.
