Descripción

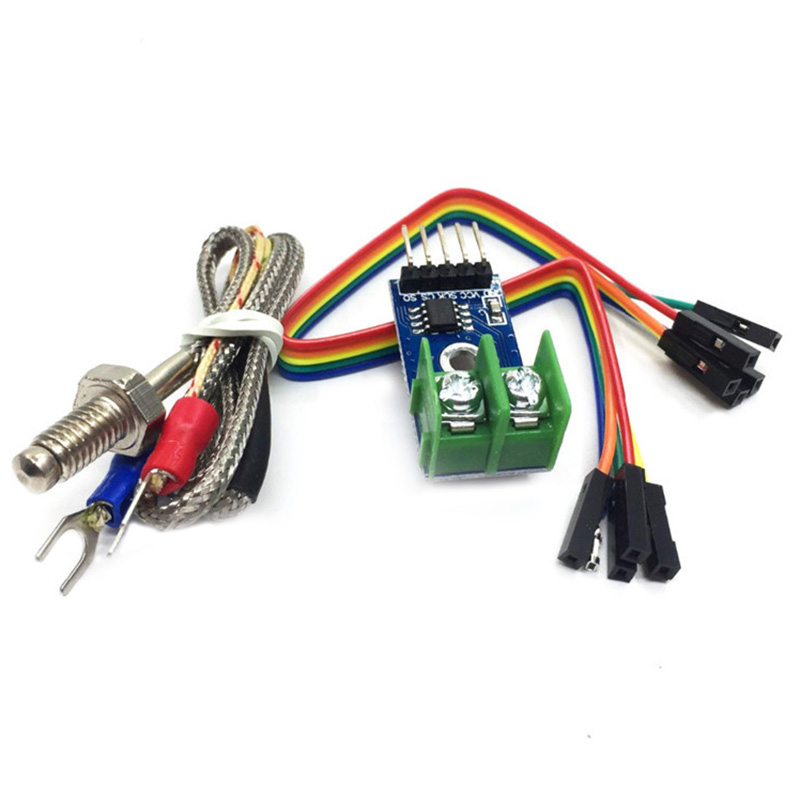

Modulo para sensor de temperatura con termopar con el C.I. MAX6675 0..1000 ºC
Modulo termopar
Los termopares son excelentes cuando se desean medir temperaturas elevadas, donde los sensores de silicio como el LM35DZ no pueden ser aplicados debido a que serían destruidos o dañados por temperaturas extremas.
Desafortunadamente un termopar no puede conectarse fácilmente al ADC de un microcontrolador, ya que la señal que genera es muy pequeña, pero existen circuitos como el MAX6675 que facilitan la tarea enormemente y en esta entrada abordaremos el procedimiento para conectar este tipo de sensores a nuestra tarjeta Arduino favorita.
Además, dentro del pequeño encapsulado SOIC 8 del MAX6675 se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un sensor de este tipo a un microcontrolador como el Arduino Uno.
Características:
- Interfaz: SPI
- 12-Bit, 0,25°C resolución
- Rango de temperatura de ensayo: 0° ~ 1024 °C, resolución de temperatura del convertidor es 0.25 °C
- Rango de tensión de funcionamiento: 3.0 ~ 5.5 V
- Corriente de funcionamiento: 50 mA
- Rango de temperatura de trabajo: -20 ° ~ 85 °C
- Tamaño del módulo: 15mm x 28mm, con agujeros de tornillo de 3mm de diámetro
- Sensor tipo K incluido.
- Aplicaciones: industria, electrodomésticos, HVAC
