Modulo sensor MQ-7 de monóxido de carbono CO

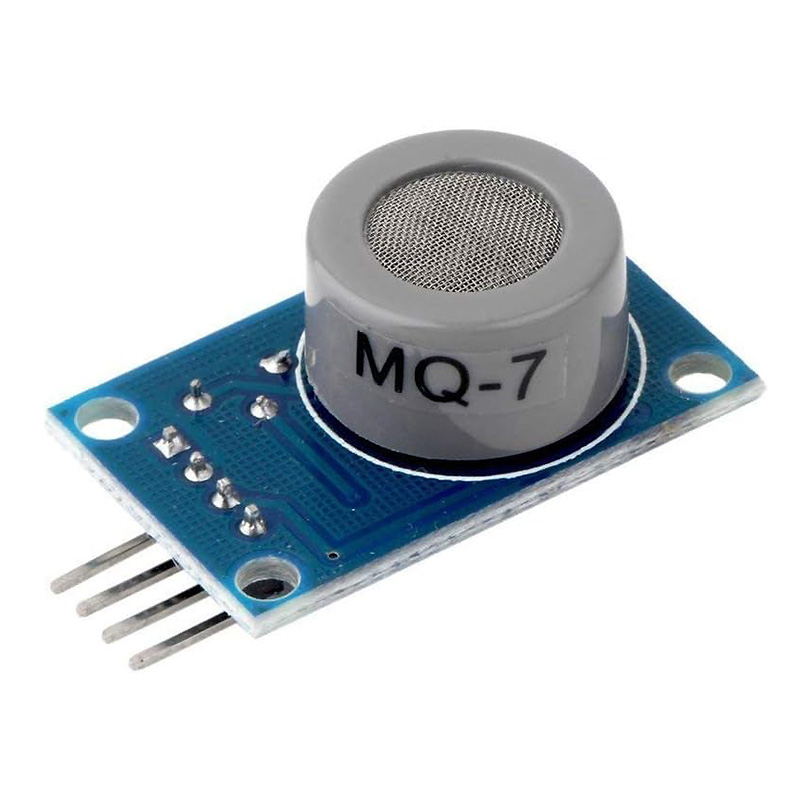

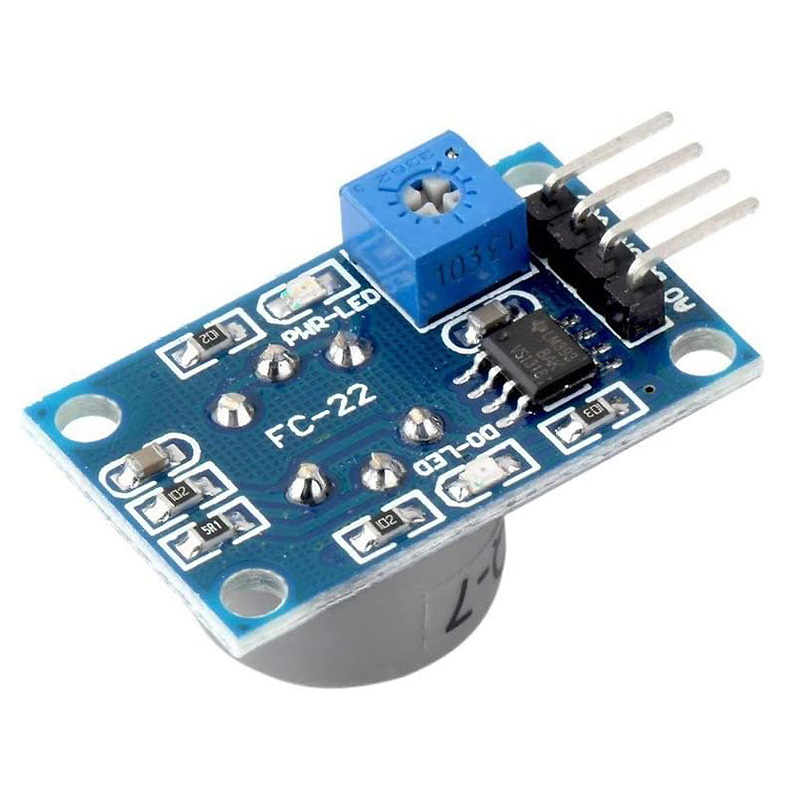

Modulo sensor MQ-7
Los sensores MQ están compuestos por un sensor electro-químico que varía su resistencia al estar en contacto con las sustancias.
Los sensores de gases son dispositivos con alta inercia, es decir, la respuesta necesita tiempos largos para estabilizarse tras un cambio de concentración de los gases medidos. Ello es debido a la necesidad física de que el gas abandone el material sensible, lo cual es un proceso lento.
Ademas, todos los modelos MQ disponen de un calentador necesario para elevar la temperatura del sensor y que sus materiales adquieran la sensibilidad. Mientras el calentador no alcance la temperatura de funcionamiento, la lectura del sensor no será fiable.
El tiempo de calentamiento depende de cada modelo de sensor, en la mayoría de modelos es suficiente para con unos pocos minutos pero algunos modelos requieren hasta 12 y 48 horas hasta obtener mediciones estable.
Especificaciones del artículo:
- Material: Mezcla
- Tipo: Sensor de Gas
- Salida: Analógica
- Uso: Sensor de Gas
- Número de modelo: MQ-7
- Gas de prueba: monóxido de carbono
- Detección de la concentración: 10-1000ppmCO
- Voltaje del bucle: 10 V CC
- Voltaje DEL CALENTADOR: 5 v 0. 2 V AC or DC (alto), 1.5V 0. AC or DC 1 V (bajo) (alterna o continua)
- Resistencia de carga: ajustable
- Resistencia de calefacción: 31 3 (temperatura interior)
- Calefacción disipación: 350 mW
- Resistencia de la superficie de la pieza sensible: K 2 k-20 K
- Sensibilidad: Rs (en el aire)/Rs (100 ppmCO) 5
- Gradiente de concentración: 0,6
- Temperatura, humedad: 20 2, 65% 5% RH
- Circuito de prueba estándar: Vc: 5 V 0 V, Vh (alto): 5 V 0. 1 V, Vh (bajo): 1,5 V 0. V
