Descripción

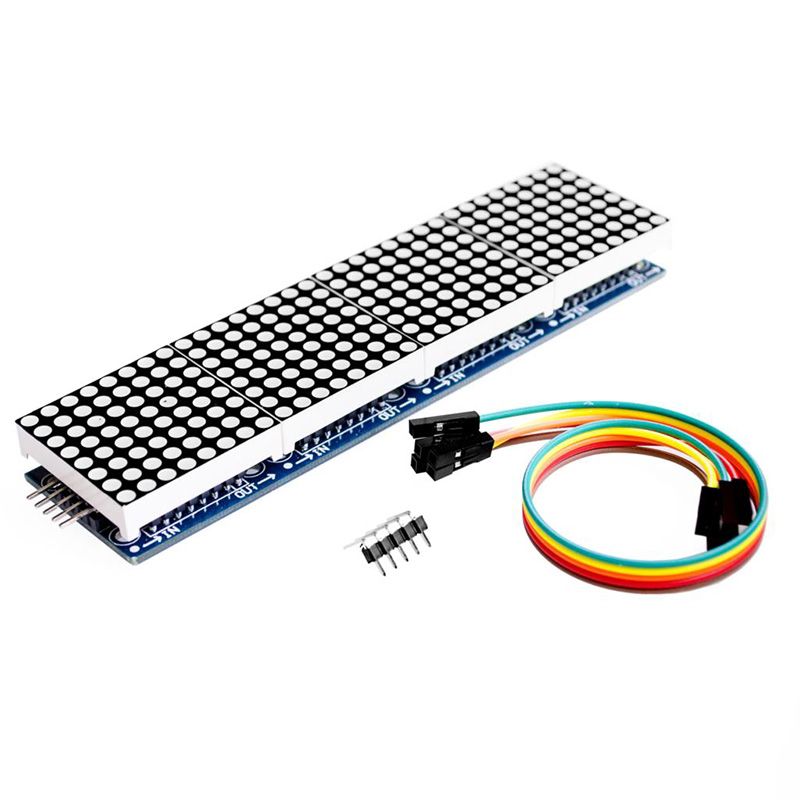

Modulo display matriz de puntos 8 x 8 de 4 unidades (separables)
Modulo matriz de puntos

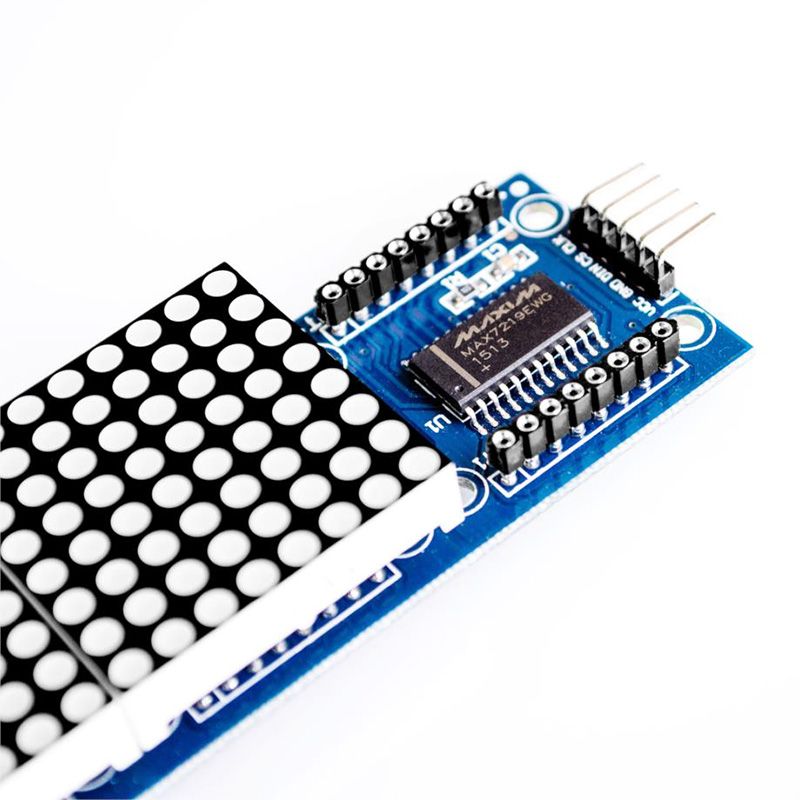

Utiliza el CI controlador MAX7219 e interface SPI. Es separable y se pueden utilizar como módulo independiente.
La Matriz LED de 8×8, está compuesta por 64 LED de 3mm, en color rojo. Internamente los LED, están montados con cátodo común dentro de un encapsulado sólido de fibra de vidrio para protegerles.
Algunas de las principales características de las matrices LED 8×8 se describen a continuación:
- Voltaje de Trabajo: 4.7 -5.3 V
- Tensión típica: 5 V
- Consumo de corriente: 320mA
- Corriente de trabajo máxima: 2A
- Temperatura: 0 -50 °C
- Temperatura de trabajo: 25
El driver MAX7219 (de Maxim) que contiene cada módulo, sirven para implementar una interfaz SPI (Serial Peripheral Interface, que es básicamente un bus de comunicación a nivel de circuitos integrados en el que la transmisión de datos se realiza en serie, es decir un bit después de otro) en cada uno de ellos, para que se puedan comunicar con nuestro Arduino exclusivamente por medio de 3 pines digitales de salida (DIN, CS y CLK), además de dos pines para la alimentación (+5V) y la masa (GND). A continuación, se detallan sus principales características:
- Entrada y salida en serie, para necesitar menos pines.
- Controla displays de 7 segmentos de hasta 8 dígitos, Bar graph displays (Barras de LED) y Matrices de 8×8 o de hasta 64 LED individuales.
- Solo requiere una resistencia externa para los 64 LED.
- Incluye decodificador BCD (No hay necesidad de dibujar matrices de caracteres, las lleva incluidas. Mayúsculas, minúsculas y hasta números y signos).
- Se encarga del multiplexado de los caracteres y dígitos.
- Incluye memoria de los caracteres.
- Es compatible con interfaz SPI y QSPI.
