Shield LCD Keypad LCD1602 + 5 PULSADORES
Shield LCD

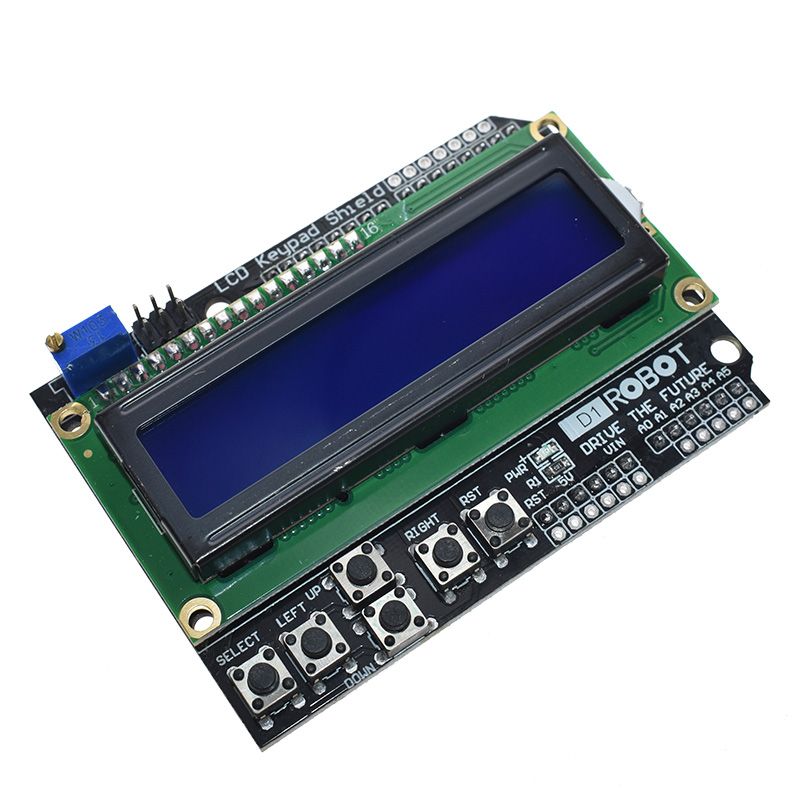

LCD Keypad Shield. Por poco más de lo que vale un display LCD 1602 de 16×2 lineas, este pequeño Shield nos viene con un LCD más 5 botones, que podemos usar para nuestros proyectos. A cambio quedan bastantes pines del Arduino UNO libres, nos siguen quedando libres los pines digitales del 0 al 7, y las puertas analógicas del A1 al A5, más el ICSP.
La ventaja del LCD keypad Shield, es que se coloca rápidamente en su sitio y queda con una sujeción robusta a prueba de cables de protoboard bailando, lo que garantiza la estabilidad del asunto.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Operación: 5V DC
- LCD Alfanumérico 1602: 2 filas, 16 columnas
- 5 Pulsadores (Arriba, Abajo, Der, Izq, Seleccionar)
- Pulsador de RESET, para reiniciar el programa de Arduino
- Potenciómetro para regular el contraste del lcd
- Expansión de pines Analógicos y digitales
- No usar el pin 10 cuando se usa este Shield
Pines usados:
Pin | Función |
---|---|
Analog 0 | Button (select, up, right, down and left) |
Digital 4 | DB4 |
Digital 5 | DB5 |
Digital 6 | DB6 |
Digital 7 | DB7 |
Digital 8 | RS (Data or Signal Display Selection) |
Digital 9 | Enable |
Digital 10 | Backlight Control |
Para no tener que usar 5 pines digitales para reconocer los 5 botones, están conectados en serie con resistencias a un único puerto analógico de modo que reconocemos el botón pulsado mediante el valor de tensión que lee A0.
Aunque esto tiene el inconveniente que, si no podremos discriminar si se pulsan dos botones simultáneamente.
Aplicacion del shield como medidor de temperatura
