Descripción

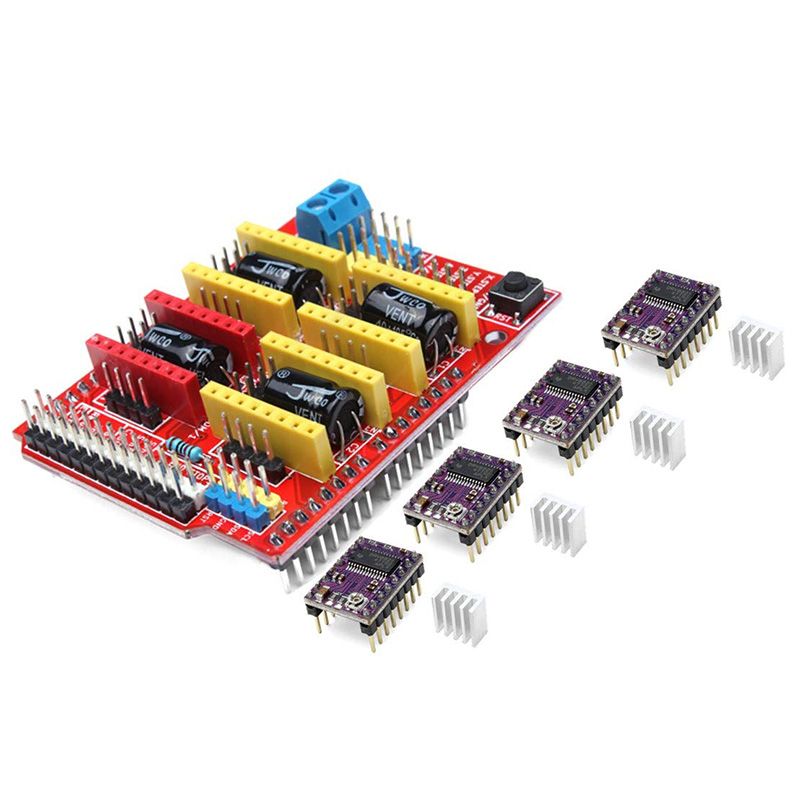

Shield de control motor CNC + 4 drivers DRV8825 incluidos

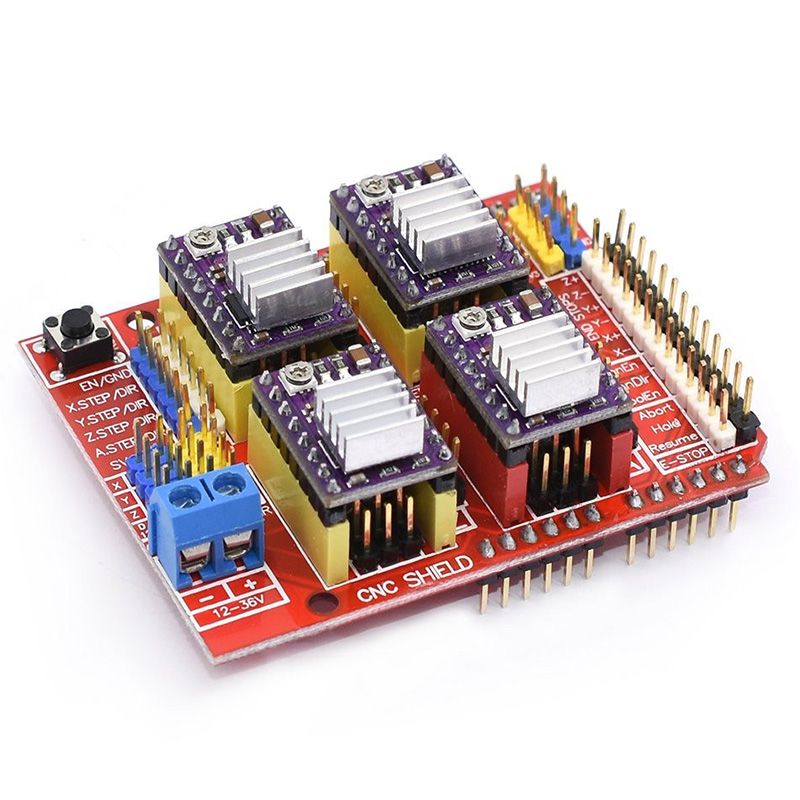

Shield CNC
El módulo CNC Shield es una pequeña placa que permite controlar hasta 4 motores paso a paso fácilmente con tu Arduino gracias a su formato shield.
Soporta 4 controladores de potencia DRV8825 (incluidos) y dispone de todas las conexiones necesarias para conectar interruptores de final de carrera, salidas de relé y diversos sensores.
Es totalmente compatible con el firmware de control GRBL y puede ser utilizada con cualquier modelo de Arduino, aunque se recomienda utilizar un modelo del tipo Arduino UNO o Arduino Leonardo.
Con esta placa podrás disponer de un sistema completo para montar tu propia máquina CNC, cortadora láser o cualquier otro sistema que necesite un control preciso con motores paso a paso.
Características:
- Es compatible con (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
- Para 4 ejes (X, Y, Z, A)
- 2 conexiones para finales de carrera para cada eje (6 en total)
- Salida «Spindle enable» y «direction»
- «Coolant enable»
- Compatible con DRV8825
- Jumpers para control de micro stepping
- Diseño compacto
- Los motores se pueden conectar con bornes tipo Molex de 4 pines
- Alimentación: 12-36V DC.
