Descripción

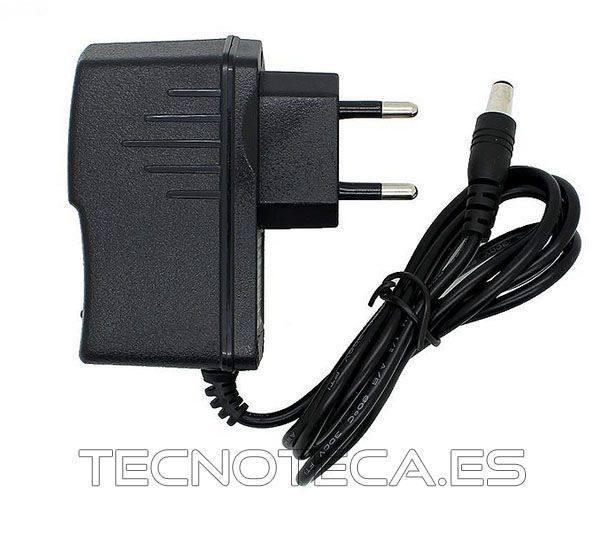

Cargador alimentador 5VDC 2A 10W
SCH0520
Características
- salida estabilizada, bajo rizado y poca interferencia
- protección contra cortocircuitos & sobrecargas
- muy alta eficiencia & bajo consumo de energía
Especificaciones
- tensión: 100-240 VAC 50/60 Hz 350 mA
- potencia: 10 W máx.
- consumo en ralentí: –
- tensión de salida: 5 Vdc
- corriente de salida máx.: 2000 mA
- conectores: –
- longitud del cable: 1.7 m
- conector: 2.1 x 5.5 mm
- dimensiones: 80 x 73 x 52 mm
- temperatura: de -30 °C a +50 °C
- tolerancia de la tensión de salida: ± 10 %
Ventajas de los alimentadores no lineales (conmutadas)
Las fuentes conmutadas tienen las siguientes ventajas:
- La eficiencia de las fuentes conmutadas está comprendida entre el 80y el 90%. Esto hace reducir el costo de los dispositivos de potencia. Además, los dispositivos de potencia funcionan en el régimen de corte y saturación, haciendo el uso más eficiente de un dispositivo de potencia.
Debido a que la tensión de entrada es conmutada en un forma de alterna y ubicada en un elemento magnético, se puede variar la relación de transformación pudiendo funcionar como reductor, elevador, o inversor de tensión con múltiples salidas.
No es necesario el uso del transformador de alimentación, ya que el elemento magnético de transferencia de energía lo puede reemplazar, funcionando no en 50/60 Hz, sino en alta frecuencia de conmutación, reduciendo el tamaño del transformador y en consecuencia, de la fuente; reduciendo el peso, y el coste.
Un transformador de energía de 50/60 Hz tiene un volumen efectivo significativamente mayor que uno aplicado en una fuente conmutada, cuya frecuencia es típicamente mayor que 15 kHz.
- Segundo, el ruido es mayor que el de las fuentes lineales. En la salida y entrada, radia interferencia electromagnética y de radiofrecuencia. Esto puede dificultar el control y no deberá ser ignorado durante la fase de diseño. Por éste motivo se deberán agregar de protección, de arranque suave, y filtros de línea adicionales como etapas previas.Tercero, la fuente conmutada toma proporciones de energía de la entrada en pulsos de tiempos limitados para transferirlo a la salida en otras condiciones de corriente y tensión, por lo que le llevará mayor tiempo de restablecimiento al circuito para soportar variaciones en la entrada. Esto se llama “respuesta transitoria en el tiempo“. Para compensar este funcionamiento lento, los capacitores de filtro de salida se deberán incrementar para almacenar la energía necesaria por la carga durante el tiempo en que la fuente conmutada se está ajustando.
