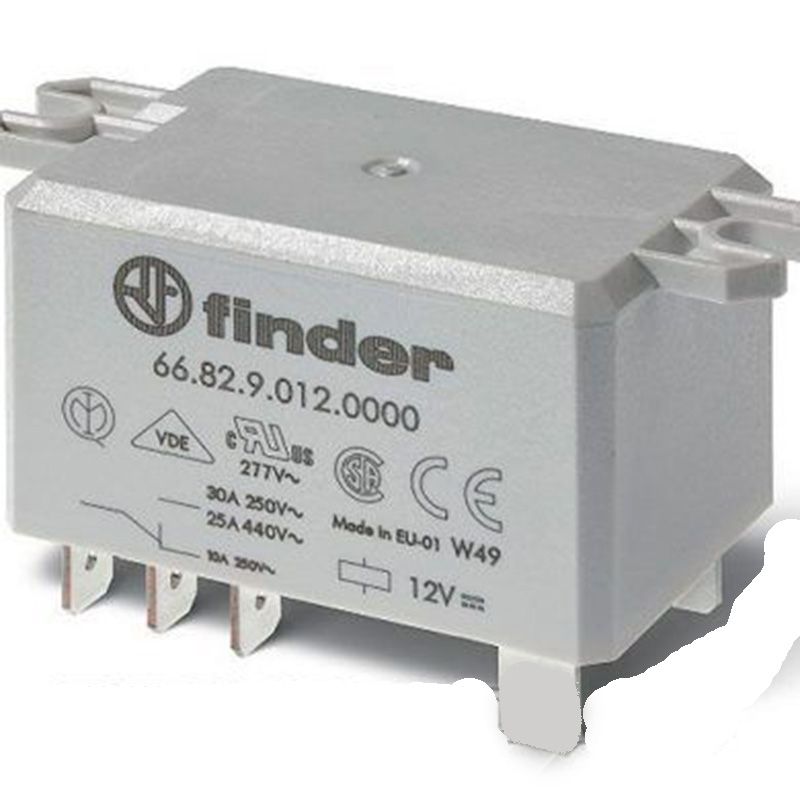

66.82.9.012.000. RELE 12VDC 2AC DPDT 30A
66.82.9.012.000
Rele de potencia dos circuitos
La serie 66 de Finder de relés de potencia de conexión con pestaña Faston de montaje por reborde está diseñada para inversores fotovoltaicos (PV), aparatos domésticos y otro equipo que necesita aislamiento reforzado, temperatura ambiente alta y contactos de desconexión completa.
La serie 66 de relés de potencia de montaje por reborde tiene un valor nominal de hasta 30 A y está disponible en formatos DPST-NO o DPDT con bobinas ac o dc.
Las versiones DPST-NO tienen una separación de contactos de 1,5 mm, y cumple los requisitos del estándar VDE 0126-1-1 para aplicaciones de inversor fotovoltaico (PV).
Todos los relés de alimentación de PCB de la serie 66 de Finder se han diseñado con una holgura y separación de contactos de 8 mm, para garantizar la separación segura de suministro y salida, y aislamiento reforzado entre bobina y contactos, cumpliendo los requisitos de EN60335-1 (VDE 0700).
Usos:
Adecuado para conmutación de carga de altas prestaciones.
Separación de contactos de ≥1,5 mm según VDE 0126-1-1 para aplicaciones de inversor solar (versiones DPST-NO solo)
Aislamiento reforzado entre bobina y contactos de acuerdo con EN60335-1 (VDE 0700), con separación de seguridad y holgura y distancia entre contactos de 8 mm
Aislamiento de 6 kV (1,2 / 50 μs), bobina a contacto
Rigidez dieléctrica de 4.000 Vac, bobina a contacto
Datos 66.82.9.012.000:
| Fabricante | FINDER |
| Tipo de relé | electromagnético |
| Configuración de contactos | DPDT |
| Tensión nominal de inductor | 12VCC |
| Corriente máx. de contactos | 30A |
| Serie de relés | 66.82 |
| Versión de relé | de potencia |
| Temperatura de trabajo | -40…70°C |
| Montaje | para panel |
| Resistencia del inductor | 85Ω |
| Tensión conectada | max 400VCA, max 220VCC |
| Toma de potencia del inductor | 1.7W |
| Capacidad de carga de contactos DC @R | |
| (a carga resistiva) | 25A / 30VDC |

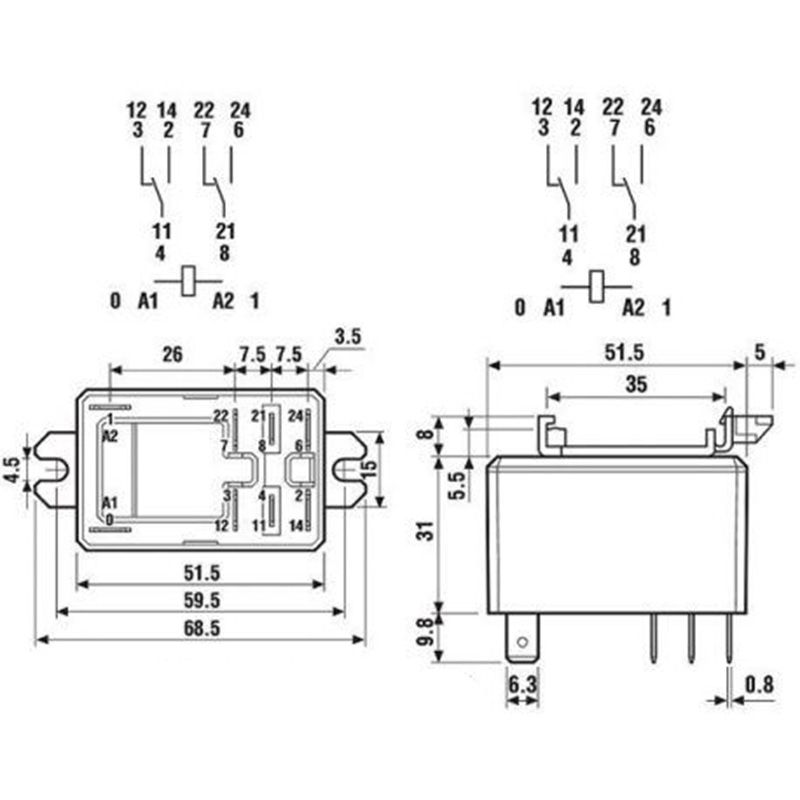

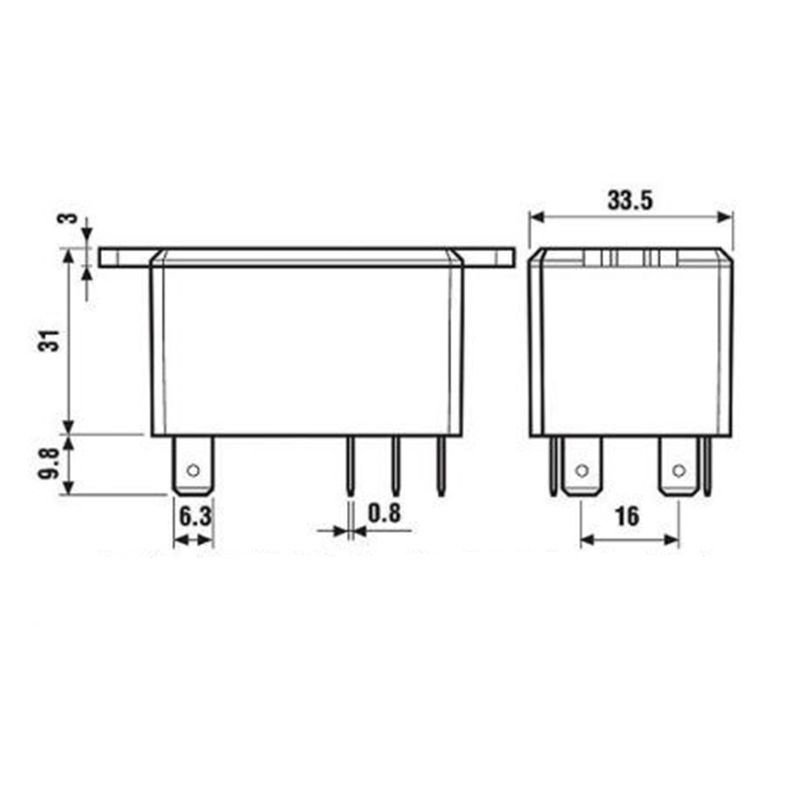

| Medidas interiores | 68.5 x 33.5 x 31mm |
| Capacidad de carga de contactos AC @R | |
| (a carga resistiva) | 30A / 250VAC |
| Salida | terminales 6,3×0,8mm |
| Corriente de inductor | 141mA |
