Características

• entrada AC universal / rango completo (máx. 305 VAC)
• con función PFC activo (Factor Corrector de Potencia)
• salida PWM con tensión continua
• rango de regulación de la intensidad luminosa: 0 – 100%
• alta eficiencia hasta el 91 %
• protección contra: cortocircuito / sobrecarga / sobretensión / sobrecalentamiento
• clase II, sin toma de tierra
• con función de regulación de la intensidad de la luz 2 en 1 (0 ~ 10 VDC o señal PWM)
• apta para ambientes secos / húmedos / con agua
• consumo de energía en ralentí < 0.5 W
• 5 años de garantía

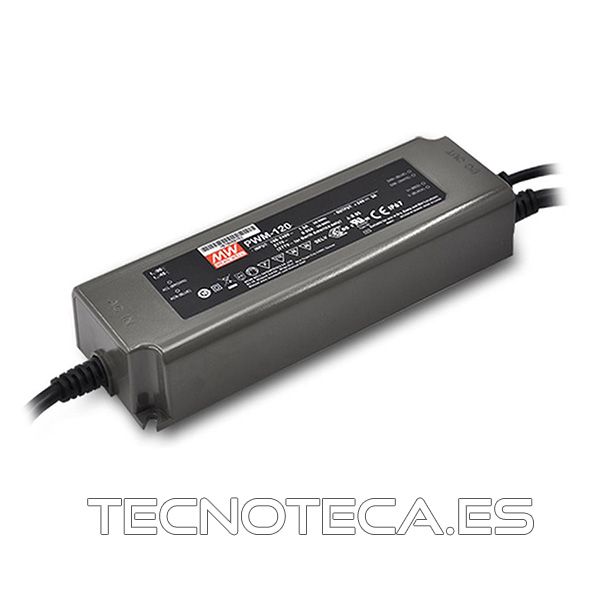

Especificaciones del PWM-120-24

• salida:
  • tensión DC: 24 V
  • corriente nominal: 5 A
  • potencia nominal: 120 W
  • rango de regulación de la intensidad luminosa : 0 – 100 %
  • frecuencia PWM (modulación de ancho de pulso): 300 Hz
  • tolerancia de tensión: ± 4.0 %
  • tiempo de encendido, tiempo de subida: 500 ms, 80ms 230 VAC / 115 VAC a plena carga
  • tiempo de mantenimiento: 16 ms / 230 VAC 16 ms / 115 VAC a plena carga
• entrada:
  • rango de tensión: 90 – 305 VAC; 127 – 431 VDC
  • rango de frecuencia: 47 – 63 Hz
  • factor de potencia: PF > 0.97 / 115 VAC, PF > 0.96 / 230 VAC, PF 0.94 / 277 VAC a plena carga
  • distorsión armónica total (THD) : THD < 20% en la salida ≥ 60 % @ 115 VCA / 230 VCA entrada y salida ≥ 75 % @ 277 VCA entrada
  • eficiencia: 90%
  • corriente AC: 1.3 A / 115 VAC 0.65 A / 230 VAC 0.55 A / 277 VAC
  • instalaciones de arranque (inrush): arranque en frío 60 A (twidth = 550 µs medidos al 50 % Ipeak) a 230 VAC
  • corriente de fuga: < 0.25 mA / 277 VAC


Protección del PWM-120-24 :

• • • sobrecarga:
      • 108 – 120 % de la potencia de salida nominal
      • tipo de protección: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
    • sobretensión:
      • 28-34 V
      • tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
    • sobrecalentamiento: desconecte la tensión de la salida y reinicie para volver a funcionar
• ambiente:
  • temperatura de funcionamiento: de -40 a +70 °C
  • humedad de funcionamiento: 20 – 95 % RH sin condensación
  • temperatura / humedad de almacenamiento: de -40 a +80°C, 10-95% RH
  • coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
  • vibración: 10 – 500 Hz, 5 G 12 min. / 1 ciclo, período de 72 min. en cada eje X, Y, Z

• seguridad & compatibilidad electromagnética (CEM):

  • normas de seguridad: cumple con las normas UL8750, CSA C22.2 Nº 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 independiente IP67; el diseño cumple con la norma EN60335-1
  • tensión de aislamiento: entrada – salida: 3.75 kVAC
  • resistencia de aislamiento: entrada – salida: > 100 Mohm / 500 VDC / 25 °C / 70 % RH
  • emisión CEM: cumple con las normas EN55015, EN61000-3-2 Clase C (>= 60 % de la carga); EN61000-3-3
  • inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11, EN61547, Nivel: industria ligera (sobretensión L-N: 2 kV), criterio A
• otras especificaciones:
  • MTBF: MIL-HDBK-217F (25 °C)
  • dimensiones: 191 x 63 x 37.5 mm
