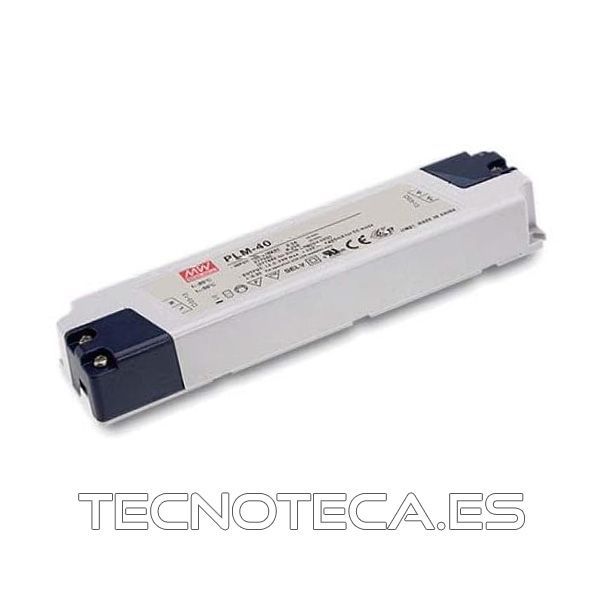

PLM-40E-700. FUENTE DE ALIMENTACIÓN LED – 1 SALIDA – 700 mA – 40 W
PLM-40E-700
Descripción del producto
Características
- 230 VAC o rango completo (máx. 295 VAC)
- con función PFC activo (Factor Corrector de Potencia)
- corriente constante
- protección contra: cortocircuito
- Enfriamiento por libre circulación de aire
- carcasa de plástico completamente aislada
- clase II, sin toma de tierra
- consumo de energía en ralentí < 0.5 W
- alta fiabilidad, bajo coste
Especificaciones del PLM-40E-700
- salida:
- corriente nominal: 700 mA
- tensión de funcionamiento: 29 V
- precisión de corriente: 8.0 %
- potencia nominal: 39.9 W
- rizado y ruido (máx.): 6 Vp-p
- tensión de salida sin carga: 63 V
- tiempo de encendido: 500 ms / 230 VAC a plena carga
- entrada:
- rango de tensión: 180 – 295 VAC, 254 – 417 VDC
- rango de frecuencia: 47 – 63 Hz
- factor de potencia: PF > 0.95 / 230 VAC, PF > 0.9 / 277 VAC (a plena carga)
- distorsión armónica total (THD): THD < 20 % en la salida ≥ 60 % @ 230 VAC entrada y salida ≥ 75 % @ 277 VCA entrada
- eficiencia: 87 %
- corriente AC: 0.3 A/ 230 VAC, 0.25 A / 277 VAC
- corriente de arranque (inrush): arranque en frío 15 A (twidth = 50 µs medidos al 50 % Ipeak) a 230 VAC
- máx. : 47 unidades (disyuntor tipo B) / 47 unidades (disyuntor tipo C) a 230 VAC
- corriente de fuga: < 0.5 mA / 240 VAC
-
protección del PLM-40E-700:
- cortocircuito: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
- sobrecalentamiento: modo ‘hiccup’: recuperación automática cuando baja la temperatura
- ambiente:
- temperatura de funcionamiento: -30 – +40 °C
- humedad de funcionamiento: 20 – 95 % RH sin condensación
- temperatura de almacenamiento, humedad: -40 – +80 °C, 10 – 95 % RH
- coeficiente de temperatura: ± 0.06% / °C (0 – 40 °C)
- vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: UL8750, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, GB19510.14,GB19510.1, cumple con la norma IP30
- tensión de aislamiento: I/P-O/P:3.75K VAC
- resistencia de aislamiento: I/P-O/P:100 MΩ / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55015, GB17743, GB17625.1, EN61000-3-2 Clase C (> 75 % carga); EN61000-3-3
- inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11; EN61547, nivel: industria pesada, criterio B (sobretensión 2 KV)
- otras especificaciones:
- MTBF: 822.7K h min. MIL-HDBK-217F (25 °C)
- dimensiones: 175 x 42 x 24 mm (L x An x Al)
