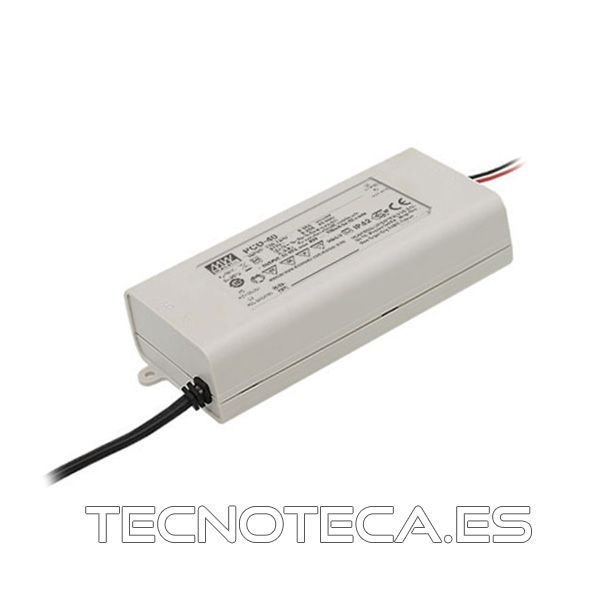

PCD-40-700B. FUENTE DE ALIMENTACIÓN LED – LUMINOSIDAD REGULABLE – 1 SALIDA – 700 mA – 40 W
PCD-40-700B
Descripción del producto
Características
- atenuación de desconexión de fase AC
- funciona con atenuadores TRIAC de entrada y salida
- con función PFC activo (Factor Corrector de Potencia)
- corriente constante
- protección contra: cortocircuito / sobrecalentamiento
- enfriamiento por libre circulación de aire
- carcasa de plástico completamente aislada
- diseño con grado de protección IP42
- clase II, sin toma de tierra
- clase II
- apta para aplicaciones interiores de iluminación de LED
- probada al 100% de la carga
- alta fiabilidad, bajo coste
Especificaciones del PCD-40-700B
- salida:
- corriente nominal: 700 mA
- tensión de funcionamiento: 34 V
- precisión de corriente: ± 5.0 %
- potencia nominal: 39.9 W
- rizado y ruido (máx.): 3.1 Vp-p
- tensión de salida sin carga (máx.): 63 V
- tiempo de encendido: 500 ms / 230 VAC
- entrada:
- rango de tensión: 180 – 295 VAC
- rango de frecuencia: 47 – 63 Hz
- factor de potencia (típ.): PF > 0.9 / 230 VAC, PF > 0.9 / 277 VAC a plena carga
- eficiencia (típ): 86 %
- corriente AC: 0.35 A / 230 VAC, 0.3 A / 277 VAC
- corriente de arranque (inrush) (máx.): arranque en frío 11 A (twidth = 50 µs medidos al 50 % Ipeak) a 230 VAC
- número máx. de fuentes de alimentación en un disyuntor de 16 A: 47 unidades (disyuntor tipo B) / 47 unidades (disyuntor tipo C) a 230 VAC
- corriente de fuga: <0.5 mA / 240 VAC
-
protección del PCD-40-700B
- cortocircuito: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
- sobrecalentamiento: la tensión de salida se corta, recuperación automática
- ambiente:
- temperatura de funcionamiento: -30 – +50 °C
- humedad de funcionamiento: 20 – 95 % RH sin condensación
- temperatura de almacenamiento, humedad: -40 – +80 °C, 10 – 95 % RH
- coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
- vibración: 10 – 500 Hz, 2G 12 min. / 1 ciclo, período de 72 min. en cada eje X, Y, Z
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: ENEC EN61347-1, EN61347-2-13, EN62384, grado de protección IP42
- tensión de aislamiento: I/P-O/P:3.75K VAC
- resistencia de aislamiento: I/P-O/P:100 MΩ / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55015, EN61000-3-2 Clase C ; EN61000-3-3
- inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11, EN61547, Nivel: industria ligera (sobretensión 2 kV), criterio B
- otras especificaciones:
- MTBF: 362.331K h min. MIL-HDBK-217F (25 °C)
- dimensiones: 128 x 60 x 31,5 mm (L x An x Al)
