MODULO RELE 5V 8 CANALES OPTOACOPLADO

8,00

1 disponibles

Me gusta
Me gusta
SKU: 036145 Categorías: ,

Descripción

MODULO RELE 5V 8 CANALES OPTOACOPLADO LOW-HIGH

MODULO RELE 5V 8 CANALES

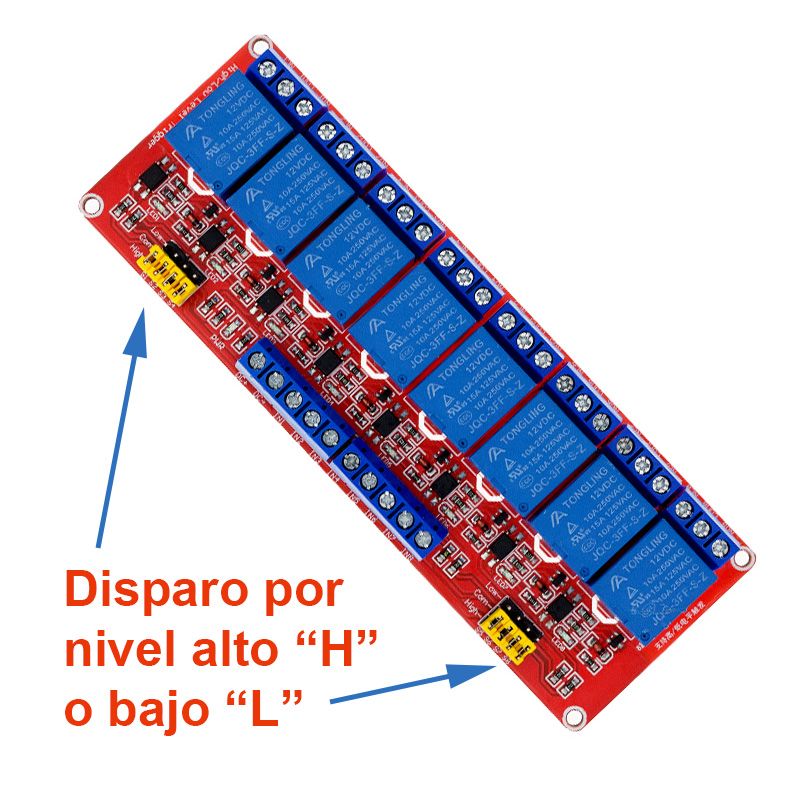

ESTE MODELO PERMITE SELECCIONAR ACTIVACION POR NIVEL 0 O NIVEL 1

Con esta tarjeta de relés de 8 canales puede controlar varios aparatos con o sin corriente elevada. Se puede controlar directamente por microcontrolador.

Módulo de relés 8 canales

  • Relé 1AC (ocho unidades)
  • Carga máxima: AC 250 V/10A, DC 30 V/10A
  • Corriente de disparo: 5mA
  • Tensión de trabajo: 5 V
  • Tamaño del módulo: 138x56x18,5mm (L x W x H)
  • Opto acoplada

Pines de entrada salida:

  • VCC: fuente de alimentación positiva 5V
  • GND: fuente de alimentación negativa
  • VCC2: fuente de alimentación positiva para el bobinado del relé de 5V de la misma u otra fuente de tensión
  • IN1: control del relé
  • IN2: control del relé
  • IN3: control del relé
  • IN4: control del relé
  • IN5: control del relé
  • IN9: control del relé
  • IN7: control del relé
  • IN8: control del relé
  • NO1: salida relé normalmente abierta
  • COM1: salida relé común
  • NC1: salida relé normalmente cerrada
  • NO2: salida relé normalmente abierta
  • COM2: salida relé común
  • NC2: salida relé normalmente cerrada
  • NO3: salida relé normalmente abierta
  • COM3: salida relé común
  • NC3: salida relé normalmente cerrada
  • NO4: salida relé normalmente abierta
  • COM4: salida relé común
  • NC4: salida relé normalmente cerrada
  • NO5: salida relé normalmente abierta
  • COM5: salida relé común
  • NC5: salida relé normalmente cerrada
  • NO6: salida relé normalmente abierta
  • COM6: salida relé común
  • NC6: salida relé normalmente cerrada
  • NO7: salida relé normalmente abierta
  • COM7: salida relé común
  • NC7: salida relé normalmente cerrada
  • NO8: salida relé normalmente abierta
  • COM8: salida relé común
  • NC8: salida relé normalmente cerrada
