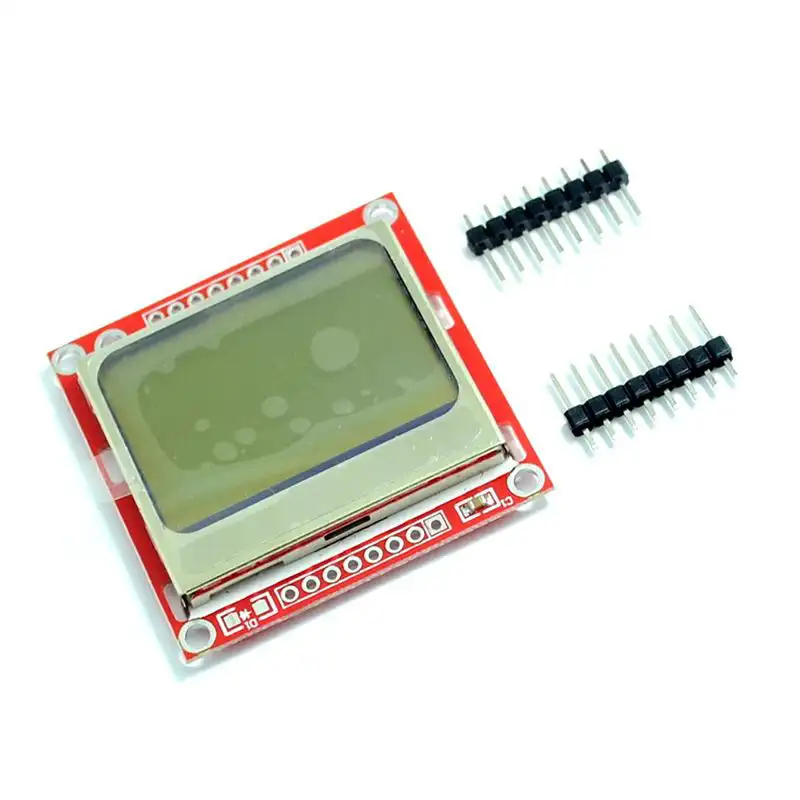

MODULO LCD de 84X84 con retroiluminación
MODULO LCD de 84X84
Características
- Matriz de puntos LCD de 84X84, puede mostrar 4 líneas de caracteres
- Utiliza la interfaz de serie para comunicarte con el procesador maestro. El número de líneas de señal de interfaz se reduce en gran medida, solo 8 líneas de señal, incluyendo Potencia y GND. admite diferentes tipos de MCU, como SPI, MCS51 serial mode 0 de AVR. velocidad de transferencia de hasta 4 Mbps, puede escribir datos de visualización a toda velocidad sin tiempo de espera.
- Puede usar el adhesivo conductor para conectar el módulo con la placa impresa, sin cable de conexión. los ganchos de metal en el módulo pueden fijar el módulo en la placa impresa, que es muy fácil de instalar y reemplazar.
- Controlador LCD/chip controlador ha sido atado al chip LCD, el volumen de LCD es pequeño
- Bajo suministro de energía, la corriente de funcionamiento en condiciones normales es inferior a 200μA y tiene modo de apagado
- Tamaño del módulo: 43,6mm x 43,1mm (Ancho x alto x largo)
Conexiones:
- Pin1. Reset
- Pin2. CE
- Pin3. DC datos/comandos
- Pin4. DIN
- Pin5. CLK
- Pin6. 3,3V
- Pin7. Luz
- Pin8. GND
