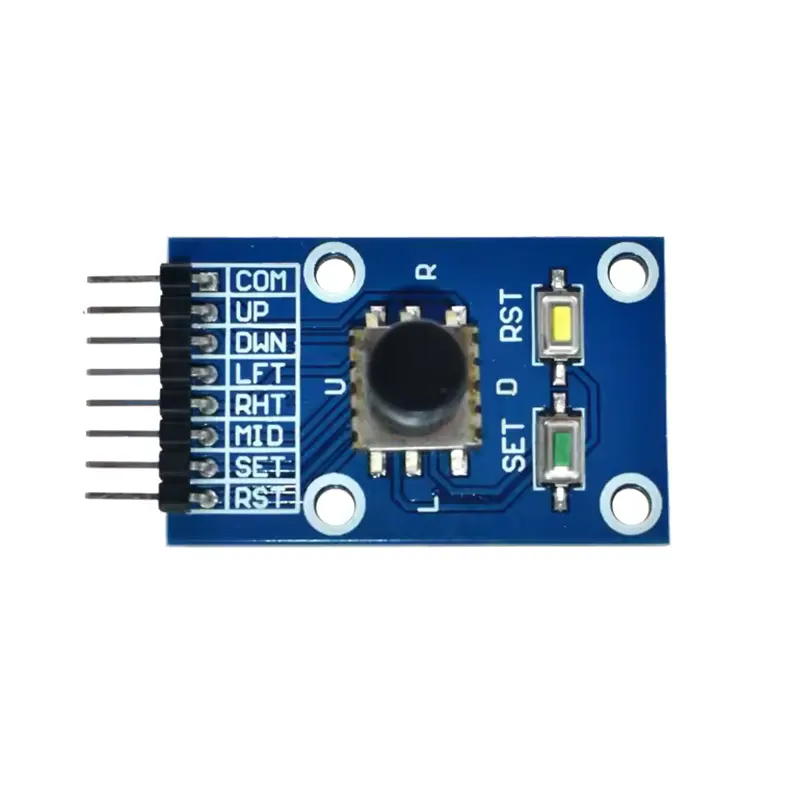

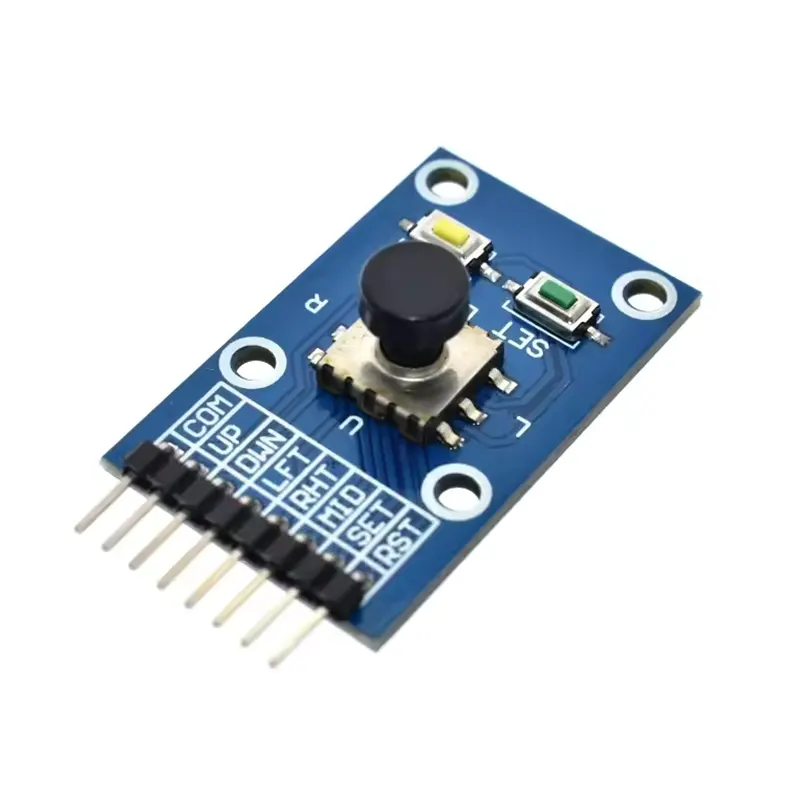

• Botón de navegación de cinco direcciones
• El número de IO 7
• Voltaje de funcionamiento 2,0 V-9,0 V
• Tamaño 25mm x 41mm

Descripción del Pin:

1 COM Fin común VCC o GND conectado a la placa de desarrollo MCU

2 Arriba Hasta la dirección botón Conectar a IO pin del MCU

3 DWN Abajo Botón de dirección Conectar a IO pin del MCU

4 LFT Botón de dirección izquierda Conectar a IO pin del MCU

5 RHT Botón de dirección derecha Conectar a IO pin del MCU

6 Mediados Medio Botón de dirección Conectar a IO pin del MCU

7 Conjunto Botón Set Conectar a IO pin del MCU

8 RST Botón de Reinicio Conectar a IO pin del MCU
