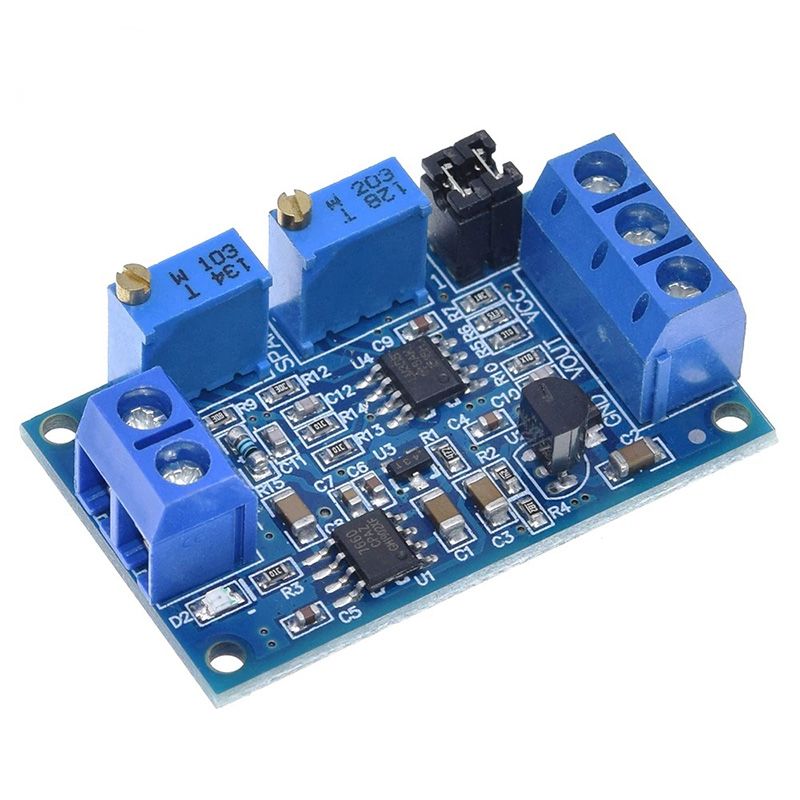

MODULO CONVERTIDOR 0-20mA/4-20mA a 0-3.3/0-5/0-10V
MODULO CONVERTIDOR 0-20mA
Instrucciones:
- Voltaje de alimentación es de 7-36V (si la salida es de 10V, el voltaje de suministro debe ser superior a 12V)
- Cuando la entrada de corriente es mínima (4mA o 0mA), ajuste el potenciómetro cero, de modo que la salida de salida sea mínima (0 V u otro voltaje)
- Cuando la entrada de corriente sea máxima (20mA), ajuste el potenciómetro SPAN, de modo que la salida de salida sea el valor máximo (3,3 V o 5V o 10V, cuando la entrada es de 4-20mA, la salida mínima puede ser de 2,5 V).
- Según sus necesidades, seleccione el rango correspondiente MEDIANTE LOS JUMPERS:
4 — 20ma: 0 — 2,5 V rango: J1 1, 2 ON, 3, 4 ON
0 — 3,3 V rango: J1 1, 2 pies OFF, 3, 4 OFF
0 — rango de 5,0 V: J1 1, ON, 3, 4 ON
0 — 10,0 V rango: J1 1, ON, 3, 4 OFF
0 — 20ma: 0 — 3,3 V rango: J1 1, 2 ON, 3, 4 ON
0 — rango de 5,0 V: J1 1,ON, 3, 4 On
0 — 10,0 V rango: J1 1, ON, 3, 4 OFF
