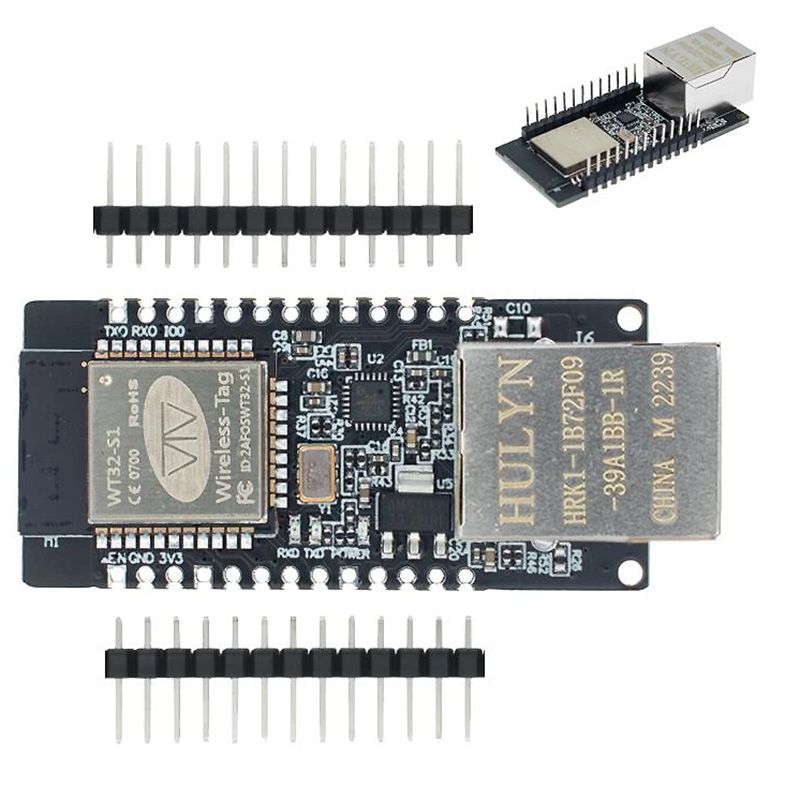

Modulo de comunicaciones Bluetooth Ethernet WIFI, todo en uno
Modulo Bluetooth Ethernet WIFI
Características principales del modulo de comunicaciones WT32-ETH01:
1. Adopta Xtensa de doble núcleo ®MCU LX6 de 32 bits. Integrada SPI flash, 3,32 Mbit, \ SRAM 520KB
2. Admite Servidor TCP, Cliente TCP, servidor UDP, modo de trabajo de Cliente UDP.
3. Admite los cuatro puertos de datos del puerto serie, wifi. Compatible con Ethernet y Bluetooth, se pueden combinar por pares y los datos se transmiten de forma transparente.
4. Admite la conexión a la red a través de una red cableada o wifi para actualizar el firmware.
5. Admite wifi para conectarse a Internet o LAN a través de un enrutador, establecer una conexión TCP/UDP y acceder al servidor designado por el usuario.
6. Admite acceso a la red cableada.
7. Admite el desarrollo secundario de usuarios.
8. Rango de temperatura de funcionamiento de grado Industrial: -40-+ 85.
9. Puerto serie con velocidad en baudios: 80-5000000.
10. Protocolo de red: IPv4, TCP/UDP.
11 Cifrado de Software: AES/RSA/ECC/SHA

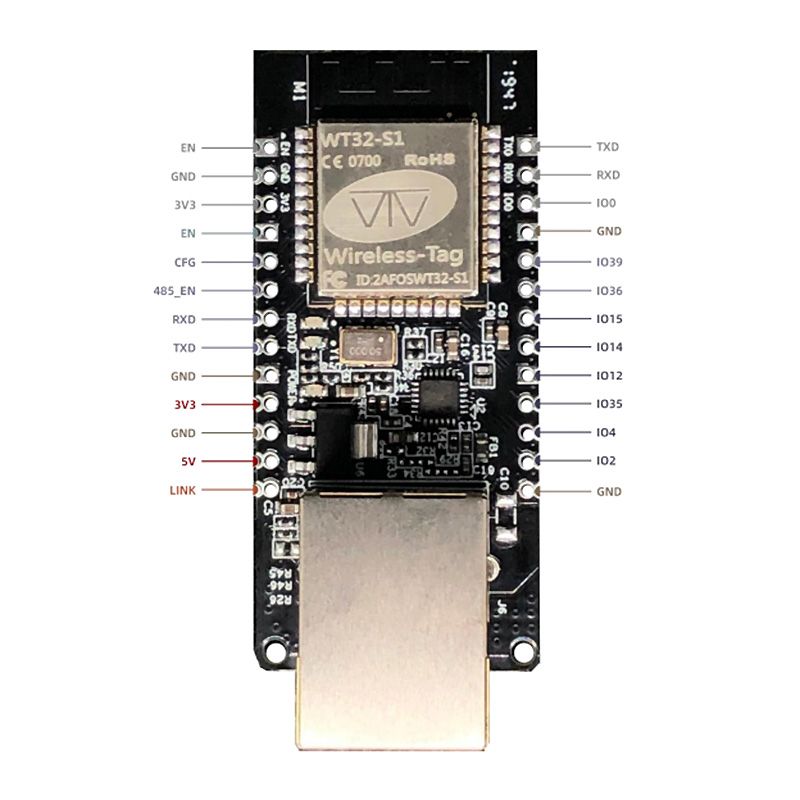

Descripción de pines
1- EN1 reservado interfaz de depuración y Programación; Permitido de alto nivel es eficaz
2-Interfaz de depuración y programación reservada GND; GND
3- 3V3 interfaz de depuración y programación reservada; 3V3
Interfaz de Programación de depuración reservada de 4 TXD; IO1, TXD0
Interfaz de Programación de depuración reservada de 5 RXD; IO3, RXD0
6- IO0 está reservado para interfaz de depuración y Programación; IO0
Módulo IO Descripción
1- EN1 habilitado, alto activo
2- CFG IO32… CFG
3- 485_EN IO33… RS485 permiten pin
4- RXD IO35… RXD2
5- TXD IO17… TXD2
6- GND
7- 3V32 3V3 fuente de alimentación
8- GND
Fuente de alimentación 9- 5V2 5V
Pin Indicador de conexión de red de 10 enlaces
11- GND
12- IO393 IO39, solo admite entrada
13- IO363 IO36, solo admite entrada
14- IO15 IO15
15- I014 IO14
16- IO12 IO12
17- IO5 IO5
18- IO4 IO4
19- IO2 IO2
20- GND
