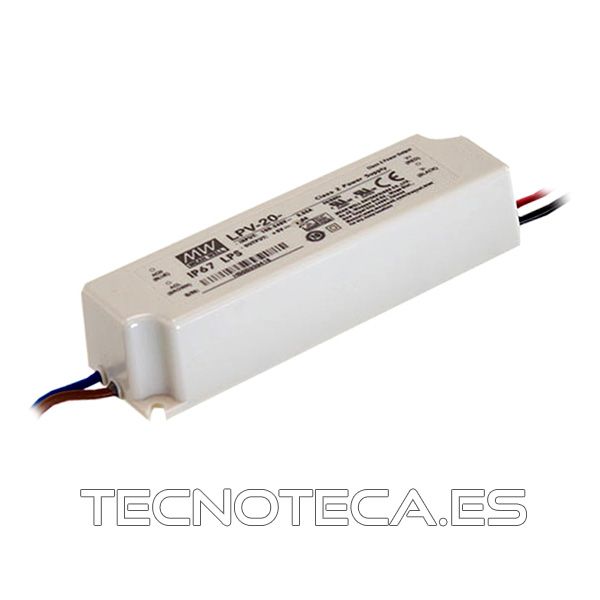

Características del LPV-20-24

• tensión continua
• entrada universal AC / rango completo
• soporta picos de tensión de 300 VAC durante 5 segundos
• protección contra: cortocircuito / sobrecarga / sobretensión
• enfriamiento: por libre circulación de aire
• modelo pequeño y compacto
• completamente encapsulado, IP67
• carcasa de plástico completamente aislada
• clase II, sin toma de tierra
• cumple con las normas LPS (Limited Power Source)
• para iluminación LED y señalización móvil
• probada al 100% de la carga
• bajo coste, alta fiabilidad
• 2 años de garantía
• protección contra cortocircuitos
• protección de sobrecarga
• proyector de sobretensión (255 V)
• protección térmica (80 °)
• protección a prueba de agua IP67

Especificaciones

• salida:
  • tensión DC: 24 V
  • corriente nominal: 0.84 A
  • rango de corriente: 0 – 0.84 A
  • potencia nominal: 20.2 W
  • rizado y ruido (máx.): 150 mVp-p
  • tolerancia de tensión: ± 5.0 %
  • regulación de línea: ± 1.0 %
  • regulación de carga: ± 2.0 %
  • tiempo de encendido, tiempo de subida: 500 ms, 20 ms / 230 VAC 500 ms, 20 ms / 115 VAC a plena carga
  • tiempo de mantenimiento (típ.): 50 ms / 230 VAC 16 ms / 115 VAC a plena carga
• entrada:
  • rango de tensión: 90 – 264 VAC 127 – 370 VDC
  • rango de frecuencia: 47 – 63 Hz
  • eficiencia (típ.): 83 %
  • corriente AC (típ.): 0.55 A / 115 VAC 0.35 A / 230 VAC
  • corriente de arranque (inrush) (máx.): arranque en frío 70 A (twidth = 215 µs medidos al 50 % lpeak) a 230 VAC
  • corriente de fuga: 0.25 mA / 240 VAC

• protección del LPV-20-24:

  • sobrecarga:
    • 110 – 150 % de la potencia de salida nominal
    • tipo de protección: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
  • sobretensión:
    • 28 – 32 V
    • tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
• ambiente:
  • temperatura de funcionamiento: de -30 °C a 70 °C
  • humedad relativa: 20 – 90 % RH sin condensación
  • temperatura de almacenamiento: de -40 °C a +80 °C, 10 – 95 % RH
  • coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
  • vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z
• seguridad & compatibilidad electromagnética (CEM):
  • normas de seguridad: cumple con las normas UL879, UL1310, CSA C22.2 nº 207-M89, CAN/CSA C22.2 nº 223-M91, IP67; el diseño cumple con la norma TUV EN60950-1
  • tensión de aislamiento: entrada – salida: 3 kVAC
  • resistencia de aislamiento: entrada – salida: 100 Mohm / 500 VDC / 25 °C / 70 % RH
  • emisión CEM: cumple con las normas EN55022 (CISPR22) Clase B, EN61000-3-2 Clase A, EN61000-3-3
  • inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11, EN55024, Nivel: industria ligera, criterio A
• otras especificaciones:
  • MTBF: mín. 786.500 h, MIL-HDBK-217F (25 °C)
  • dimensiones: 118 x 35 x 26 mm
  • embalaje: 0.22 kg; 60 uds. / 14.2 kg / 0.62 ft³
• carcasa: aluminio
• conexión: cables
• clase de protección: IP67
• temperatura de almacenamiento: -40 °C ~ 80 °C
• temperatura de funcionamiento: -25 °C ~ 50 °C
