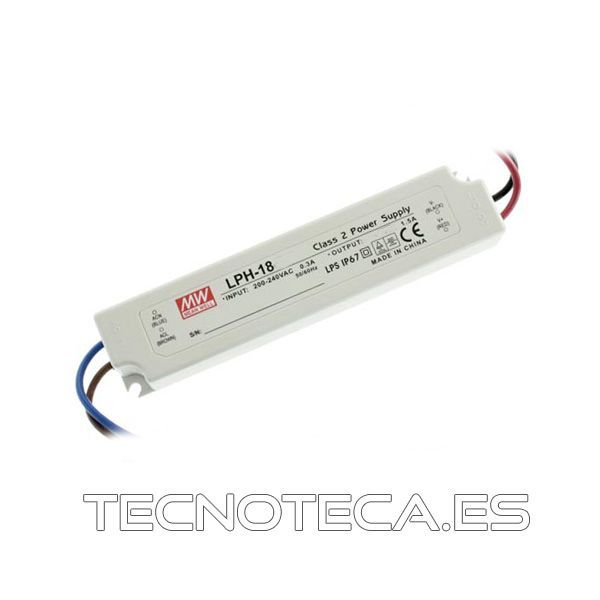

LPH-18-12. FUENTE 18 W 12 V 1 SALIDA

• tensión DC: 12 V
• corriente nominal: 1.5 A
• rango de corriente: 0 – 1.5 A
• potencia nominal: 18 W
• rizado y ruido (máx.): 120 mVp-p
• tolerancia de tensión: ± 3.0 %
• regulación de línea: ± 1.0 %
• regulación de carga: ± 2.0 %
• tiempo de encendido, tiempo de subida: 1500 ms, 30 ms / 230 VAC
• tiempo de mantenimiento (típ.): 50 ms / 230 VAC a plena carga

• rango de tensión: 180 – 264 VAC 254 – 370 VDC
• rango de frecuencia: 47 – 63 Hz
• eficiencia (típ.): 77 %
• corriente AC (típ.): 0.3 A / 230 VAC
• corriente de arranque (inrush) (máx.): arranque en frío 50 A (twidth = 155 µs medidos al 50% Ipeak) a 230 VAC
• corriente de fuga: 0.25 mA / 240 VAC

protección:

• sobrecarga:
  • más del 105 % de la potencia de salida nominal
  • tipo de protección: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
• sobretensión:
  • 13.8 – 16.2 V
  • tipo de protección: desconecte la tensión de la salida, protección con diodo Zener
• sobrecalentamiento: modo ‘hiccup’: recuperación automática cuando baja la temperatura

• temperatura de funcionamiento: de -30 °C a 70 °C
• humedad relativa: 20 – 90 % RH sin condensación
• temperatura de almacenamiento: de -40 °C a +80 °C, 10 – 95 % RH
• coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
• vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z

• normas de seguridad: cumple con las normas TUV EN60950-1, TUV EN61347-1,EN61347-2-13,IP67; el diseño cumple con la norma UL1310 Clase 2,CAN/CSA Nº 223-M91
• tensión de aislamiento: entrada – salida: 3 kVAC
• resistencia de aislamiento: entrada – salida: 100 Mohm / 500 VDC / 25 °C / 70 % RH
• emisión CEM: cumple con las normas EN55022 (CISPR22) Clase B, EN61000-3-2 Clase A (< o = 80% de la carga), EN61000-3-3
• inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11, EN55024, Nivel: industria ligera, criterio

• MTBF: 1200.6K h mín., MIL-HDBK-217F (25 °C)
• dimensiones: 140 x 30 x 22 mm
• embalaje: 0.175 kg; 70 uds. / 13,3 kg / 0.71 CUFT
