Descripción

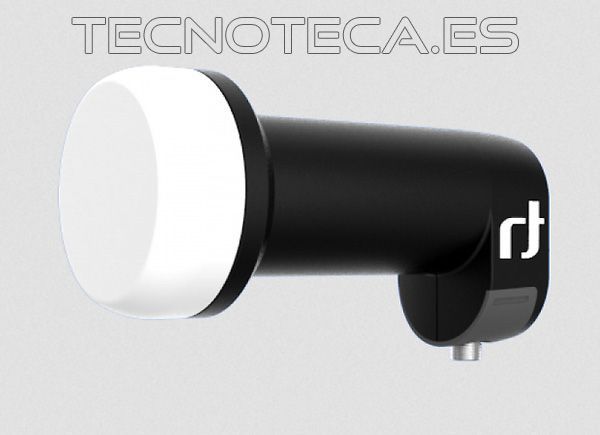

LNB Inverto Black Ultra Single HGLN 40mm LTE 0.2dB
LNB Inverto. Este LNB es un producto de alto rendimiento con la menor cantidad de ruido disponible para responder a la necesidad de una recepción superior bajo los bordes de la falda de la huella del satélite. Gracias a su arquitectura de front-end novedosa y componentes superiores, este LNB proporciona mayor ganancia de conversión aún con la cifra de ruido más baja y el mejor rendimiento de ruido de fase.
La combinación de componentes de mayor especificación, aislamiento de polarización cruzada excelente y diseño de filtro avanzado permite un mejor manejo de la interferencia espuria. Con todo, este LNB proporciona un salto en el rendimiento general de la recepción en comparación con los LNB estándar.
Este LNB permite la recepción de señales de un satélite, su distribución a un sintonizador único Set-top box y está listo para transmisiones de alta definición. Diseñado para cumplir con las especificaciones estrictas y fabricados con los más altos estándares de calidad de la industria, este LNB es una solución ideal para la recepción de radiodifusión por satélite en toda Europa.
Características:
- Rendimiento de ruido de fase superior, compatible con DVB-S2 (HDTV)
- Excelente Aislamiento de Polarización Cruzada
- Niveles espúreos muy bajos
- Figura Superior de Ruido
- Mayor ganancia de conversión
- Confiabilidad Máxima
Especificaciones:
| Inverto | IDLB-SINL40-ULTRA-OPP |
|---|---|
| Low Band Input Frequency Range | 10.7~11.7 GHz |
| Low Band Output Frequency Range | 950~1950 MH |
| LO Frequency | 9.75 GHz |
| High Band Input Frequency Range | 11.7~12.75 GHz |
| High Band Output Frequency Range | 1100~2150 MHz |
| LO Frequency | 10.6 GHz |
| Noise Figure | 0.2dB typ. (0.7dB max.) |
| Initial Accuracy | +/- 1.0 MHz max. |
| Temperature Drift | +/- 3.0 MHz max. |
| LO Phase Noise @ 10K Hz | -90 dBc/Hz max. |
| Conversion Gain | 60 dB min. |
| Gain Ripple | +/- 0.75 dB/27MHz |
| Gain Variation | +/- 4 dB |
| Image Rejection | 40 dB min. |
| 1 dB Compression Point (O/P) | 0.0 dBm min. |
| Cross talk | 23 dB min. |
| Signals Ca [ V ] | 11.0~14.0 V |
| Control Signals Cb [ H ] | 16.0~20.0 V |
| Signals Cc [Band switching] | 22 KHz +/- 4 KHz 0.4 V – 0.8 V pp |
| Output VSWR | 2.0 : 1 |
| Radiated Interference | -60 dBm max. |
| DC Power | 120 mA max. @ 11 – 20V |
| Working Temperature | -30~+60 °C |
| Output Impedance (connect to STB) | 75 Ω |
| Output connector | F-type (female) |
| Weight | 151 g |
