LCM-60. FUENTE DE ALIMENTACIÓN LED CON LUMINOSIDAD REGULABLE – CORRIENTE CONSTANTE – 60 W – CORRIENTE DE SALIDA SELECCIONABLE CON PFC

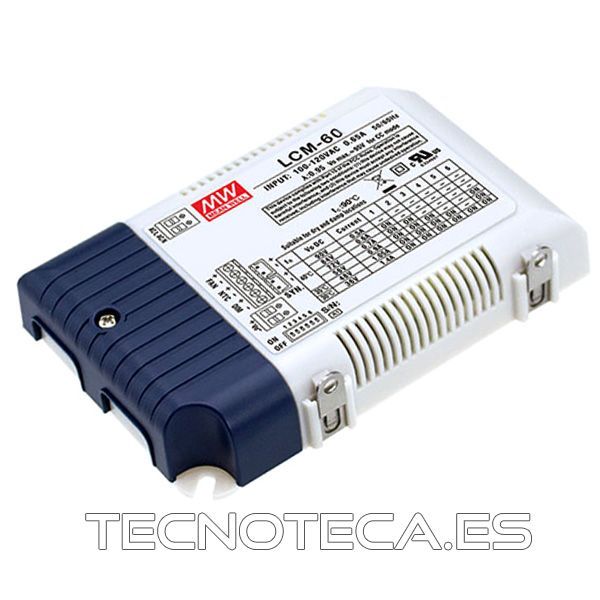

LCM-60
Descripción del producto
Características
- corriente de salida seleccionable con interruptores DIP
- sólo entrada 180 – 295 VAC
- con función PFC activo (Factor Corrector de Potencia)
- protección contra: cortocircuito / sobretensión / sobrecalentamiento
- enfriamiento: por libre circulación de aire
- carcasa de plástico completamente aislada
- clase II, sin toma de tierra
- con función de regulación de la intensidad de la luz (0 ~ 10 VDC y señal PWM)
- con salida auxiliar 12 V / 50 mA
- curva de regulación de la intensidad de la luz lineal o logarítmica seleccionable (cumple con la norma IEC62386-207)
- compensación de temperatura con termistor NTC externo (no incl.)
- consumo en ralentí : < 1 W
- función de sincronización de fuentes de alimentación hasta 10 unidades
- apta para aplicaciones de iluminación LED en interiores
- 3 años de garantía
Especificaciones del LCM-60
- salida:
- corriente seleccionable: 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA / 1400 mA
- rango de tensión DC: 2-90 V / 2-90 V / 2-67 V / 2- 86 V / 2-67 V / 2-57 V / 2-42 V
- potencia nominal: 60.3 W
- corriente de rizado: ± 5.0 %
- rizado y ruido (máx.): 700 mVp-p
- tensión de salida sin carga (máx.): 95 V / 73 V
- precisión de corriente: ± 5.0 %
- tiempo de encendido, tiempo de subida: 500 ms, 80 ms / 230 VAC a potencia nominal
- tiempo de mantenimiento (típ.): 16 / 230 VAC a potencia nominal
- entrada:
- rango de tensión: 180 – 295 VAC 254 – 417 VDC
- rango de frecuencia: 47 – 63 Hz
- factor de potencia (típ.): >= 0.975 / 230 VAC; >= 0.96 / 277 VAC a potencia nominal
- distorsión armónica total (THD): menos del 20 % si la carga de salida es del 75 % o superior
- eficiencia (típ.): 92 %
- corriente AC (típ.): 0.32 A / 230 VAC; 0.27 A / 277 VAC
- corriente de arranque (inrush) (típ.): arranque en frío 20 A (twidth = 260 µs medidos al 50 % Ipeak) a 230 VAC
- corriente de fuga: < 0.5 mA / 240 VAC
-
protección:
- cortocircuito: limitación de corriente constante, recuperación automática cuando desaparece el fallo
- sobretensión:
- 105 – 125 V
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecalentamiento: desconecte la tensión de la salida y reinicie para volver a funcionar
- funciones:
- potencia auxiliar: 12 V @ 50 mA para controlar el ventilador tolerancia ± 5 %
- compensación de temperatura: con termistor NTC externo (no incl.)
- función de ajuste de la intensidad luminosa
- sincronización
- ambiente:
- temperatura de funcionamiento: de -30 °C a +60 °C
- humedad relativa: 20 – 90 % RH sin condensación
- temperatura de almacenamiento: de -40 °C a +80 °C, 10 – 95 % RH
- coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
- vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z
-
seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: cumple con las normas UL8750, ENEC EN61347-1, EN61347-2-13, EN62384
- tensión de aislamiento: entrada – salida: 3.75 kVAC
- resistencia de aislamiento: entrada – salida: > 100 Mohm / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55015, EN61000-3-2 Clase C (>= 40 % de la potencia nominal); EN61000-3-3
- inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547 Nivel: industria ligera (sobretensión 2 kV), criterio A
- otras especificaciones:
- MTBF: mín. 260.600 h; MIL-HDBK-217F (25 °C)
- dimensiones (Lo x An x Al): 123.5 x 81.5 x 23 mm
- embalaje: 0.24 kg; 54 uds. / 15 kg / 1.12 ft³
