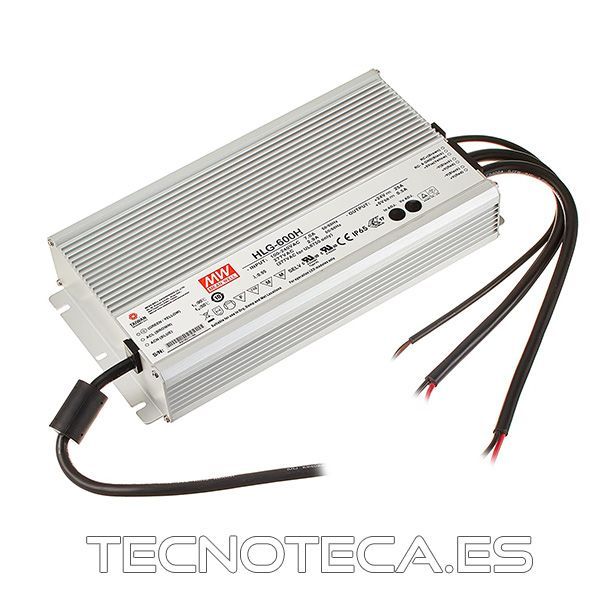

HLG-600H-24A. FUENTE DE ALIMENTACIÓN CONMUTADA – 1 SALIDA – 600 W – 24 V
HLG-600H-24A
Descripción del producto
Características
- entrada AC universal / rango completo (máx. 305 VAC)
- con función PFC activo (Factor Corrector de Potencia)
- consumo en ralentí <0.5W (remote OFF)
- alta eficiencia hasta el 96 %
- alcance: -40 °C – +70 °C
- protección contra: cortocircuito / sobrecarga / sobretensión / sobrecalentamiento
- enfriamiento por libre circulación de aire
- IP65: para el uso en interiores y exteriores
- resistente a vibraciones de 5 G
- función dimmer 3 en 1
- apta para ambientes secos / húmedos / con agua
- 5 años de garantía
- [b] sólo para el uso profesional [/ b]
- Este dispositivo debe ser instalado por una persona cualificada.
Especificaciones del HLG-600H-24A
- salida:
- tensión DC: 24 V
- rango de corriente constante (Nota 4): de 12 V a 24 V
- corriente nominal: 25 A
- potencia nominal: 600 W
- rizado y ruido (máx.) (Nota 2): 150 mVp-p
- rango de ajuste de tensión (Nota 6): de 20.4 V a 25.2 V
- rango de ajuste de corriente:
- regulable sólo con potenciómetro interno del tipo A
- de 12.5 A a 25 A
- tolerancia de tensión (Nota 3): ± 1.0 %
- regulación de línea: ± 0.5 %
- regulación de la carga (Nota 8): ± 0.5 %
- tiempo de encendido, tiempo de subida (Nota 9): 500 ms, 80 ms a plena carga 230 VAC / 115 VAC
- tiempo de mantenimiento (típ.): 15 ms a plena carga 230 VAC / 115 VAC
- entrada:
- rango de tensión: 90 – 305 VAC 127 – 431 VDC
- rango de frecuencia: de 47 a 63 Hz
- factor de potencia: PF ≥ 0.98 / 115 VAC , PF ≥ 0.95 / 230 VAC, PF ≥ 0.93 / 277 VAC a plena carga
- distorsión armónica total (THD): THD < 20% en la salida ≥ 50 % @ 115 VCA / 230 VCA entrada y salida ≥ 75 % @ 277 VCA entrada
- eficiencia (típ.) (230 VAC): 95 %
- eficiencia (típ.) (277 VAC): 95 %
- corriente AC: 7 A / 115 VAC 3.3 A / 230 VAC 2.9 A / 277VAC
- corriente de arranque (inrush) (típ.): arranque en frío 70 A / 230 VAC
- corriente de fuga: < 0.75 mA / 277 VAC
-
protección:
- sobrecorriente (Nota 4):
- del 95 al 108 %
- tipo de protección: limitación de corriente constante, recuperación automática cuando desaparece el fallo
- cortocircuito: limitación de corriente constante, recuperación automática cuando desaparece el fallo
- sobretensión:
- de 26 V a 30 V
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecalentamiento:
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecorriente (Nota 4):
- función:
- control ON/OFF remoto:
- activación: «Hi» > 2 – 5 V o (circuito abierto)
- desactivación: «Low» < 0 – 0.5 V o (cortocircuito)
- 5 V (modo de espera): 5V SB : 5V@0.5A; tolerancia +/-5%, rizado: 100 mVp-p (máx.)
- control ON/OFF remoto:
- ambiente:
- temperatura de funcionamiento: de -40 °C a +70 °C (consulte la «curva de factor de potencia»)
- humedad de funcionamiento: 20 – 95 % RH sin condensación
- temperatura de almacenamiento humedad: de -40 °C a +85 °C, de 10 a 95 % RH
- coeficiente de temperatura: ± 0.03 % / °C (de 0 °C a 60 °C)
- vibración: de 10 a 500 Hz, 5 G 12 min. / 1 ciclo, período de 72 min. en cada eje X, Y, Z
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad (Nota 7): cumple con las normas UL8750, CSA C22.2 No. 250-13-12, EN61347-1, EN61347-2-13 independiente, IP65
- tensión de aislamiento: I/P-O/P: 3.75K VAC I/P-FG: 2K VAC O/P-FG: 0.5K VAC
- resistencia de aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100 MΩ / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55015, EN55022 (CISPR22) Clase B, EN61000-3-2 Clase C (>50 % carga), EN6100-3-3
- inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, nivel: industria pesada (sobretensión 4 KV), criterio A
- otras especificaciones:
- MTBF: 76.9K h mín. MIL-HDBK-217F (25 °C)
- dimensiones: 280 x 144 x 48.5 mm
