Características

• entrada AC universal / rango completo (máx. 305 VAC)
• con función PFC activo (Factor Corrector de Potencia)
• protección contra: cortocircuito / sobrecarga / sobretensión / sobrecalentamiento
• enfriamiento por libre circulación de aire
• punto OCP regulable con el cable de salida o el potenciómetro interno
• para iluminación LED y señalización móvil
• IP67 / IP65: para el uso en interiores y exteriores
• cumple con las normas de seguridad mundiales para iluminación
• apta para ambientes secos / húmedos / con agua
• 5 años de garantía
• [b] sólo para el uso profesional [/ b]
• Este dispositivo debe ser instalado por una persona cualificada.

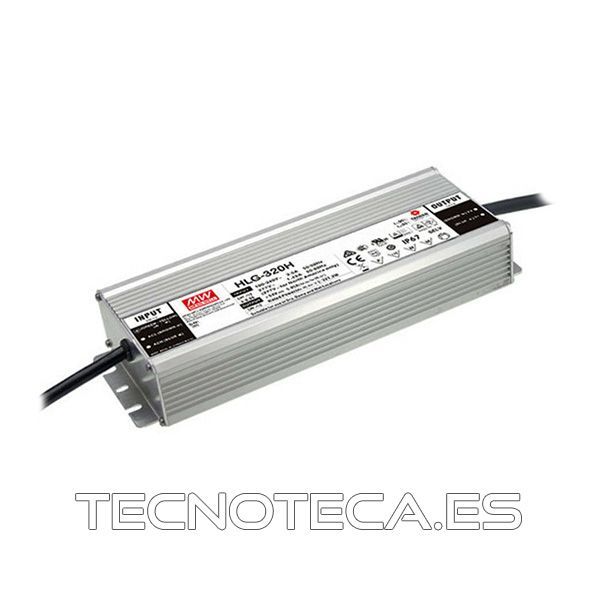

Especificaciones del HLG-320H-12A

• salida:
  • tensión DC: 12 V
  • rango de corriente constante (Nota 4): de 6 V a 12 V
  • corriente nominal: 22 A
  • potencia nominal: 264 W
  • rizado y ruido (máx.) (Nota 2): 150 mVp-p
  • rango de ajuste de tensión (Nota 6): de 10.8 V a 13.5 V
  • rango de ajuste de corriente :
    • regulable con potenciómetro interno o cable de salida
    • 11 A to 22 A
  • tolerancia de tensión (Nota 3): ± 3.0 %
  • regulación de línea: ± 0.5 %
  • regulación de la carga (Nota.8): ± 2.0 %
  • tiempo de encendido, tiempo de subida (Nota 9): 2500 ms, 80 ms a plena carga 230 VAC / 115 VAC
  • tiempo de mantenimiento (típ.): 15 ms a plena carga 230 VAC / 115 VAC
• entrada:
  • rango de tensión: 90 – 305 VAC 127 – 431 VDC
  • rango de frecuencia: de 47 a 63 Hz
  • factor de potencia: PF ≥ 0.95 / 230 VAC PF ≥ 0.98 / 115 VAC a plena carga y tensión de salida nom. PF ≥ 0.9 a carga de 50 a 100 %
  • eficiencia (típ.) (230 VAC): 91 %
  • eficiencia (típ.) (277 VAC): 91.5 %
  • corriente AC: 3.5 A / 115 VAC 1.65 A / 230 VAC 1.45A / 277 VAC
  • corriente de arranque (inrush) (típ.): arranque en frío 75 A / 230 VAC
  • corriente de fuga: < 0.75 mA / 277 VAC

• protección:

  • sobrecorriente (Nota 4):
    • del 95 al 108 %
    • tipo de protección: limitación de corriente constante, recuperación automática cuando desaparece el fallo
  • cortocircuito: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
  • sobretensión:
    • de 14 V a 17 V
    • tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
  • sobrecalentamiento:
    • 100 °C ± 10 °C (RTH2)
    • tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
• ambiente:
  • temperatura de funcionamiento: -40 °C~ +60 °C (consulte la «curva de factor de potencia»)
  • humedad de funcionamiento: 20 – 95 % RH sin condensación
  • temperatura de almacenamiento humedad: de -40 °C a +80 °C, de 10 a 95 % RH
  • coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
  • vibración: de 10 a 500 Hz, 5 G 12 min. / 1 ciclo, período de 72 min. en cada eje X, Y, Z

• seguridad & compatibilidad electromagnética (CEM):

  • normas de seguridad (Nota 7): cumple con las normas UL8750, EN61347-1, EN61347-2-13 (salvo para el tipo C HLG-320H); el diseño cumple con la norma UL60950-1, TUV EN60950-1
  • tensión de aislamiento: I/P-O/P: 3.75K VAC I/P-FG: 1.88K VAC O/P-FG: 0.5K VAC
  • resistencia de aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100 Mohm / 500 VDC / 25 °C / 70 % RH
  • conducción & radiación EMI: cumple con las normas EN55015, EN55022 (CISPR22) Clase B
  • corriente armónica: cumple con las normas EN61000-3-2 Clase C (= 50 % carga); EN61000-3-3
  • inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61547, EN55024, nivel: industria pesada (sobretensión 4K V), criterio A
• otras especificaciones:
  • MTBF: 157.1K h mín. MIL-HDBK-217F (25 °C)
  • dimensiones: 252 x 90 x 43.8 mm
  • embalaje: 1.88 kg; 8 uds. / 16 kg / 0.83 CUFT
