Descripción

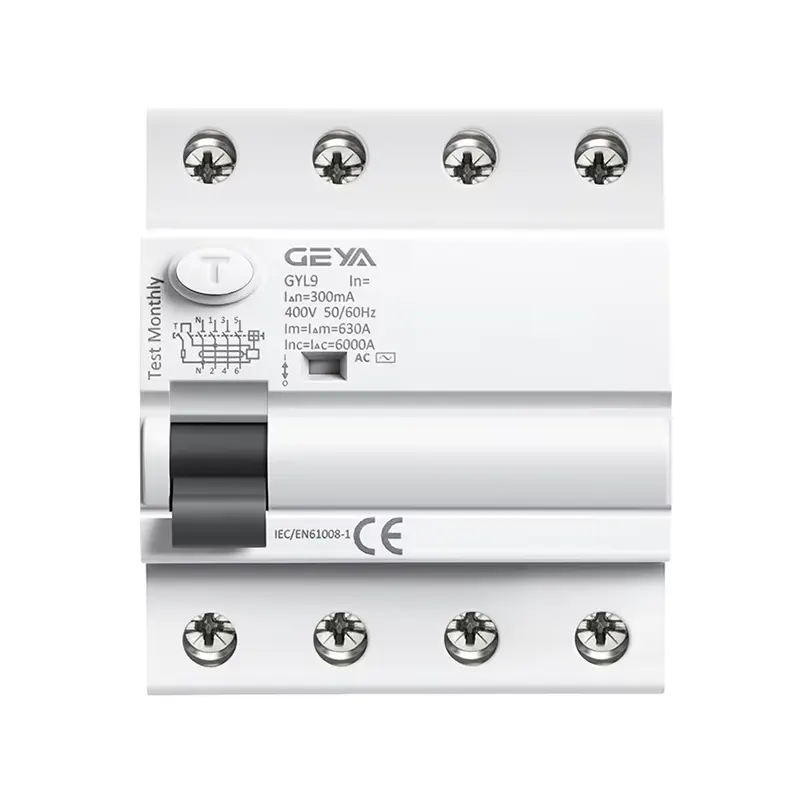

GYL9. Interruptor diferencial electromagnético GEYA, 3 fases + N RCD, 4P, 63A . 300mA
GYL9 GYL9-4P-63
Características GYL9-4P-63
- Protección contra fugas.
- Tipo AC, tipo AC-S, tipo A, tipo A -S.
- Función de aislamiento.
- Admite la instalación en riel DIN de 35 mm.
- Función de cableado rápido de la barra colectora.
- Admite el tipo de cableado entrante superior e inferior saliente, o el tipo de cableado inferior entrante y saliente superior.
| Características eléctricas GYL9 | |
| Modelo | GYL8 |
| Producto estándar | IEC / EN61008-1 |
| Polos | 4P |
| Tipo de protección de corriente residual | Electromagnético |
| Tipo de trabajo actual residual | AC AC-S A AS |
| Corriente nominal en | 63A |
| Sensibilidad nominal I△n | 300mA |
| Tensión de aislamiento Ue | 2P:230V,4P:400V |
| Tensión nominal Ui | 500V |
| Frecuencia nominal | 50 / 60Hz |
| Corriente de cortocircuito lnc=l△c | 6kA |
| Poder residual nominal de cierre y corte I m==l△m | 500 (en≤50A), 630 (en = 63A) |
| Tensión nominal soportada de impulso (1.2/50) Uimp | 4kV |
| Tensión de prueba dieléctrica | 2.5 kV/min |
| Grado de contaminación | 2 |
| Vida electrica | 4000 |
| Vida mecánica | 10000 |
| Indicador de posición de contacto | No |
| Indicación de avería | No |
| Instalación | |
| Grado de protección | IP20 |
| Temperatura de referencia para el ajuste del elemento térmico. | 30 ℃ |
| Temperatura ambiente (con promedio diario ≤35℃) | -5 ~ + 40 ℃ |
| Temperatura de almacenamiento | -35 ~ + 70 ℃ |
| Tipo de conexión de terminales | Cable/barra colectora |
| Tamaño de terminal superior / inferior para cable | 25 mm2 |
| Tamaño de terminal superior / inferior para barra colectora | 25 mm2 |
| Par de apriete | 3.0N |
| Conexión | Arriba y abajo |
