Descripción

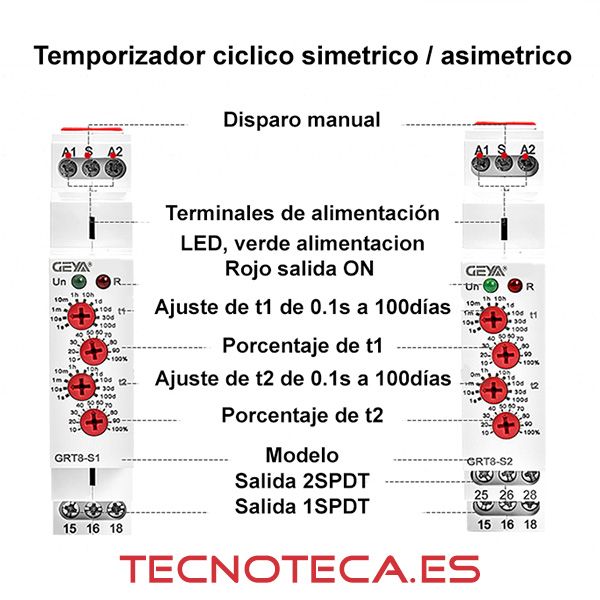

GRT8-S1. TEMPORIZADOR CARRIL SIMETRICO/ASIMETRICO de 12 a 240V VAC/VDC
GRT8-S1

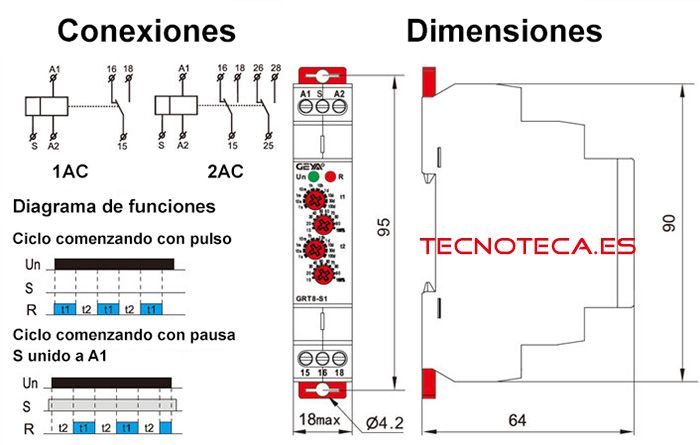

- Funciones de 2 tiempos:
- -Ciclo comenzando con pulso
- -Ciclo comenzando con pausa
- La elección de la función se realiza mediante un puente externo de terminales S-A1.
- Escala de tiempo 0,1 s – 100 días divididos en 10 rangos de tiempo: (0,1 s – 1 s / 1 s – 10 s / 0,1 min – 1 min / 1 min – 10 min / 0,1 hrs – 1 h / 1 hrs – 10 hrs / 0,1 día – 1 día / 1 día – 10 días / 3 días – 30 días / 10 días – 100 días).
- El estado del relé se indica mediante LED.
- 1 MÓDULO, montaje en carril DIN.
Características.
| Parámetros técnicos | GRT8-S1 | GRT8-S2 | |
| Función | Relé de tiempo de ciclo asimétrico | ||
| Alimentación | A1-A2 | ||
| Rango de voltaje | CA / CC 12-240 V (50-60 Hz) | ||
| Carga | CA 0.09-3VA / CC 0.05-1.7W | ||
| Rango de voltaje | CA 230 V (50-60 Hz) | ||
| Entrada de alimentación | CA máx.6VA / 1.3W | CA máx.6VA / 1.9W | |
| Tolerancia de voltaje de suministro | -15%; + 10% | ||
| Indicación de suministro | LED verde | ||
| Rangos de tiempo | 0,1 s-10 días | ||
| Configuración de hora | potenciómetro | ||
| Desviación de tiempo | 10% de ajuste mecánico | ||
| Repita la precisión | Estabilidad del valor establecido al 0,2% | ||
| Coeficiente de temperatura | 0.05% / ℃, a = 20 ℃ (0.05% ℉ ， a = 68 ℉) | ||
| Producción | 1 × SPDT | 2 × SPDT | |
| Valoración actual | 1 × 16A (AC1) | 2 × 16A (AC1) | |
| Voltaje de conmutación | 250VAC / 24VDC | ||
| Capacidad mínima de ruptura DC | 500 mW | ||
| Indicación de salida | LED rojo | ||
| Vida mecanica | 1 × 10 7 | ||
| Vida eléctrica (AC1) | 1 × 10 5 | ||
| Restablecer el tiempo | 200ms máx. | ||
| Temperatura de funcionamiento | -20 ℃ a + 55 ℃ （-4 ℉ a 131 ℉） | ||
| Temperatura de almacenamiento | -35 ℃ a + 75 ℃ （-22 ℉ a 158 ℉） | ||
| Montaje / carril DIN | Carril DIN EN / IEC 60715 | ||
| Grado de protección | IP40 para panel frontal / terminales IP20 | ||
| Posición de funcionamiento | alguna | ||
| Categoría de sobrevoltaje | III. | ||
| Grado de contaminación | 2 | ||
| Tamaño máx. De cable (mm 2 ) | cable sólido máx. 1 × 2,5 o 2 × 1,5 / con manguito máx. 1 × 2,5 (AWG 12) | ||
| Dimensiones | 90 × 18 × 64 mm | ||
| Peso | 1 × SPDT: W240-62g, A230-61g | ||
| 2 × SPDT: W240-82g, A230-82g | |||
| Estándares | EN 61812-1, IEC6947-5-1 | ||
