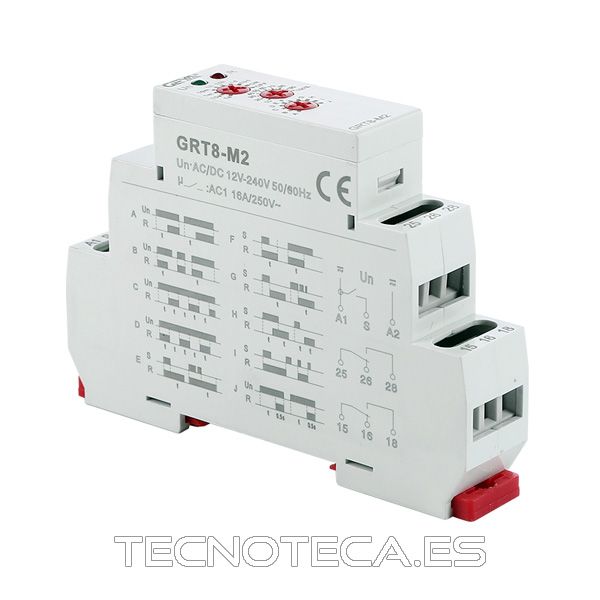

GRT8-M2. Temporizador UNIVERSAL 12 a 240 AC DC

Temporizador multifunción de ajuste analógico y perfil estrecho para montaje sobre carril DIN. Relé temporizador multifunción configurable (multitensión, multirrango y multimodo), ajuste analógico. Salida 1 contacto conmutado. Control de luces, bombas, motores, ventiladores…

• GRT8-M2
• Tensión: 12..240Vac/dc.
• Rango de tiempos: 10
• Modos de trabajo:10
• Salida: 2 contactos conmutados (NO/NC)

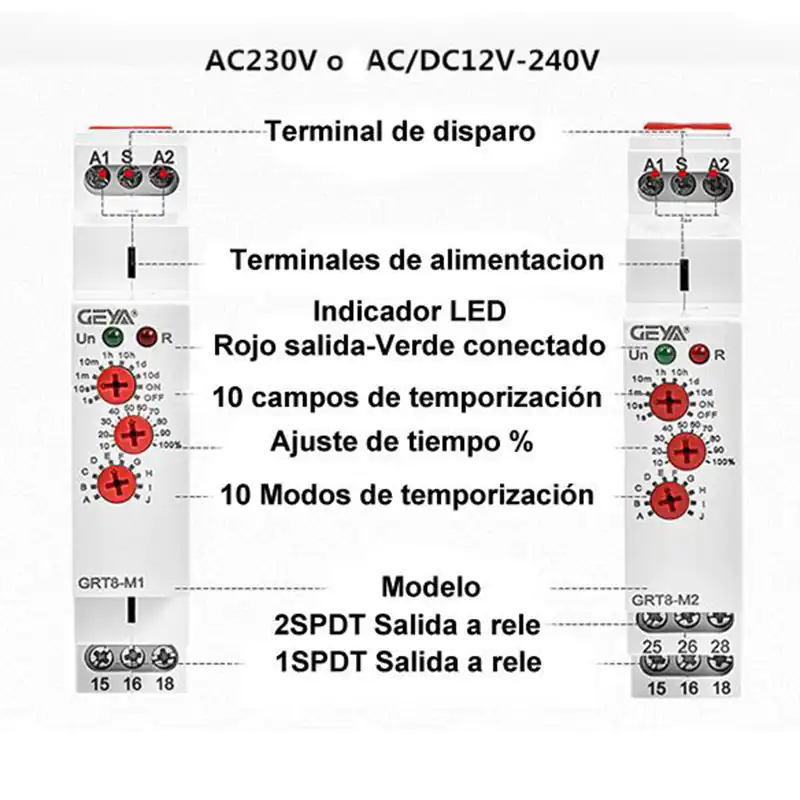

Relé temporizador multifunción analógico, de perfil estrecho (17,5mm) y montaje sobre carril DIN. Con un contacto de salida conmutado. Como característica principales podemos señalar el amplio rango de tensión de alimentación, margen de tiempo de regulación y modos de funcionamiento. Dispone de indicación luminosa de estado.

Rango de tensión de alimentación:

• Corriente continua: 12V a 240Vdc.
• Corriente alterna: 12V a 240Vac.

Rango de tiempos:

• 0,1 a 1s.
• 1 a 10s.
• 6 a 60s.
• 1 a 10min.
• 6 a 60min.
• 1 a 10h.
• 0,1 a 1 dia.
• 1 a 10 días.

Características técnicas:

• Modelo: GRT8-M2.
• Tensión de trabajo (Un): 12-240V ac/dc.
• Frecuencia en corriente alterna: 50-60Hz.
• Tolerancia de la tensión de alimentación: -15%, +10%.
• Potencia consumida: 6VA/1,3W.
• Modos de funcionamiento: 10.
• Margen de regulación de tiempos: 0,1s a 10 días.
• Tipo de ajuste: Conmutadores rotativos.
• Precisión de repetividad: 0,2%.
• Tipo de contacto de salida: 2 conmutadoS (NA/NC). 1xSPDT
• Capacidad de los contactos de salida: 16A (250Vac, cosϕ=1).
• Tensión de contactor de salida: 250Vac/24Vdc.
• Carga mínima del contacto de salida en dc: 500mW.
• Ancho: 1 modulo (17,5mm).
• Indicación de alimentación: Led verde.
• Indicación de estado del contacto de salida: Led rojo.
• Vida mecánica: 10.000.000 ciclos.
• Vida eléctrica: 100.000 ciclos.
• Grado de protección:
  • Frontal: IP40.
  • Terminales: IP20.
• Dimensiones: 90x18x64mm.
• Normativa: IEC/EN 61812-1; 610947-5-1.

Diagrama de tiempos, modo de funcionamiento:

Modo A: On Delay, a la conexión (trabajo).

B: Interval, a la desconexión

C: Repetat Cycle, ciclico (Inicio sin activar – OFF)

D: Repear Cycle, ciclico (Inicio activado – ON)

E: Off delay, a la desconexión (activación por terminal S)

F: Single Shot, Pulso de salida (disparo por flanco de subida).

G: Single Shot, Pulso de salida (disparo por flanco de bajada).

H: On/Off delay.

Modo I: Latching relay, rele con enclavamiento.

Modo J: Pulse generator, generador de pulsos
