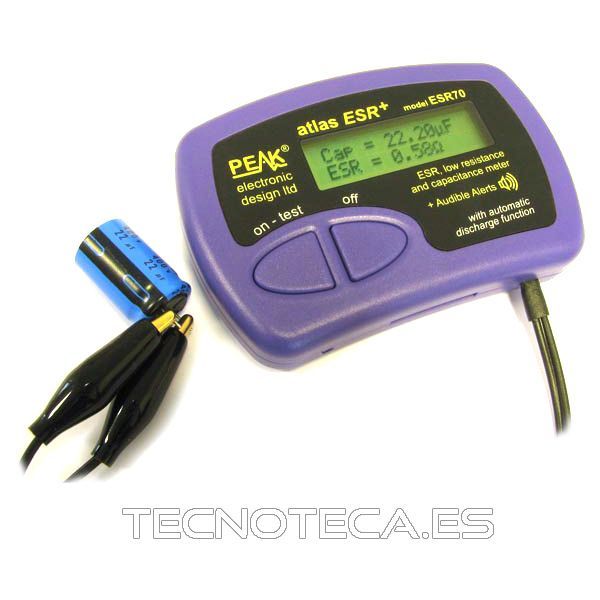

ESR70. Capacimetro con medidor de ESR

Características

• with audible alerts
• rango de medición ESR: de 0 a 20 Ohm
• baja resolución ESR: 0.01 Ohm
• rango de capacidad: 1µF…22mF (22.000µF)
• también apto para medir resistencias bajas
• el circuito de descarga incorporado procura que un condensador cargado no puede dañar el aparato
• gracias al circuito de descarga incorporado no es necesario descargar los condensadores manualmente antes del test
• se puede utilizar dentro o fuera del circuito para mediciones ESR y mediciones de resistencias bajas
• desactivación automática y manual
• manual del usuario: sólo está disponible en inglés

Especificaciones

• Specification Summary at 20°C (68°F) unless otherwise specified
• corriente de pico de pruebas en cortocircuito (Isc): ±20mA ~ ±25mA
• pico de tensión de pruebas en circuito abierto (Voc): ±2.5V ~ ±3.0V
• rango de capacidad: 1µF ~ 22,000µF
• presición : ±4%±0.2µF
• ESR (resistencia en serie equivalente):
  • measurement range: 0 Ohm ~ 40 Ohm
  • resolution (ESR<2 Ohm): 0.01 Ohm ~ 0.02 Ohm
  • resolution (ESR>2 Ohm): 0.1 Ohm ~ 0.2Ohm
  • accuracy (ESR<2 Ohm): ±1.5% ±0.02 Ohm
  • accuracy (ESR>2 Ohm): ±1.5% ±0.2O
• tensión externa máx.: C<10µF ±275V; C>10µF ±50V
• límite de tensión para descarga automática: ±50V
• batería:
  • tipo: MN21/GP23A 12V alcalina
  • rango de tensión: 8.5V ~ 12V
  • indicador de batería baja: 8.5V
• desactivación automática: 30s
• dimensiones: 103x70x20mm (4.1″ x 2.8″ x 0.8″)
• temperatura de funcionamiento: 10°C ~ 40°C (50F ~ 104F)
• Weight per product (nett): 0.098kg (3.5oz)
