Descripción

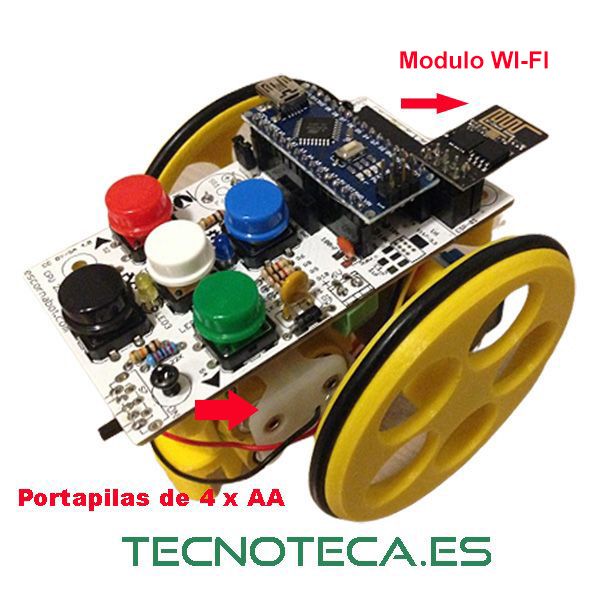

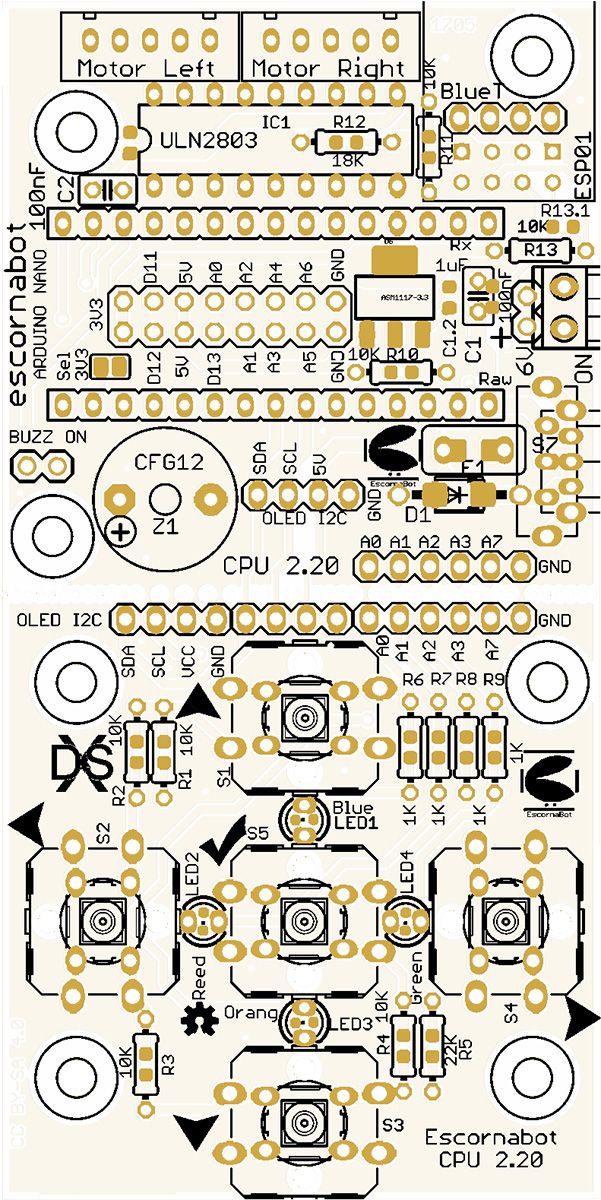

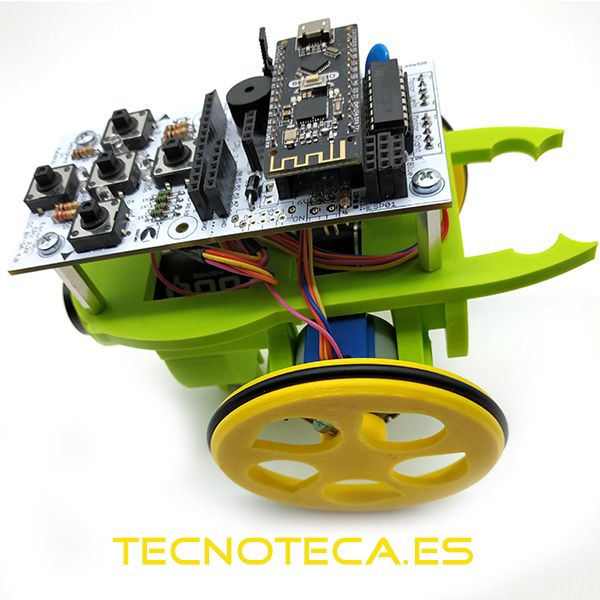

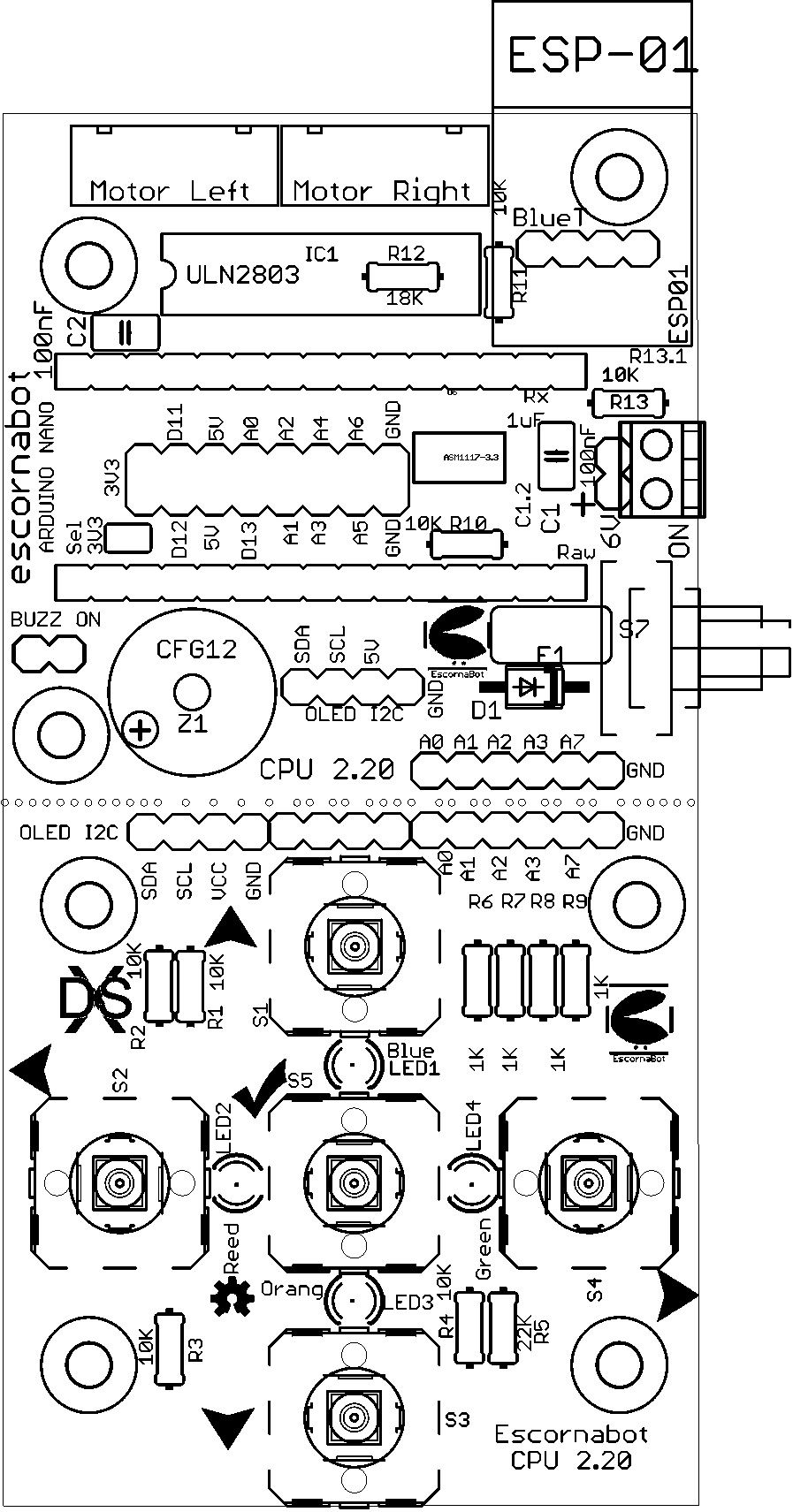

Escornabot 2.20 placa de circuito impreso, placa control PCB
Escornabot 2.20, placa PCB para controlar el robot educativo Escornabot.

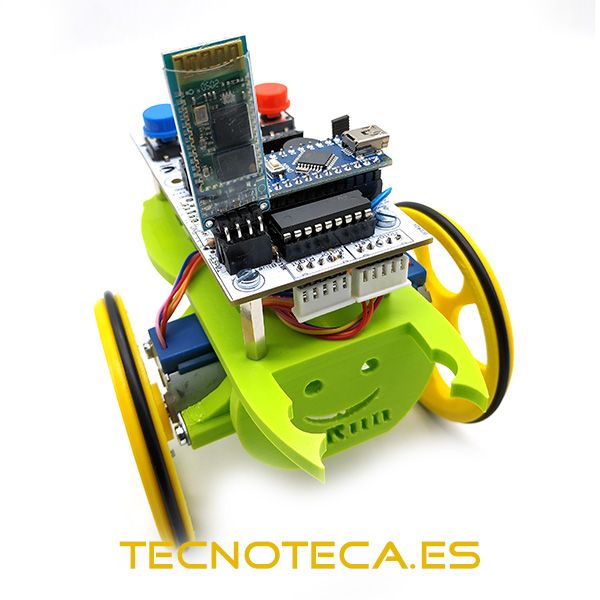

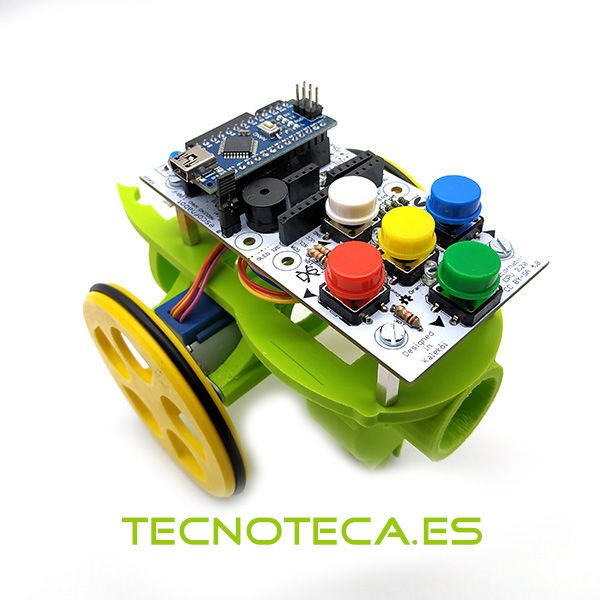

¿Qué es un Escornabot?
Escornabot es un proyecto de código abierto y hardware libre que tiene como objetivo acercar la robótica y la programación a los niños .
El Escornabot básico se puede programar con los botones del robot para ejecutar secuencia de movimientos. De aquí, la imaginación es el único límite a las posibilidades.
MANUAL COMPLETO CEDIDO POR D. JOSE LUIS REINARES DE I.E.S. COSME GARCIA DE LOGROÑO LA RIOJA
Listado de componentes para montar el Escornabot 2.20:

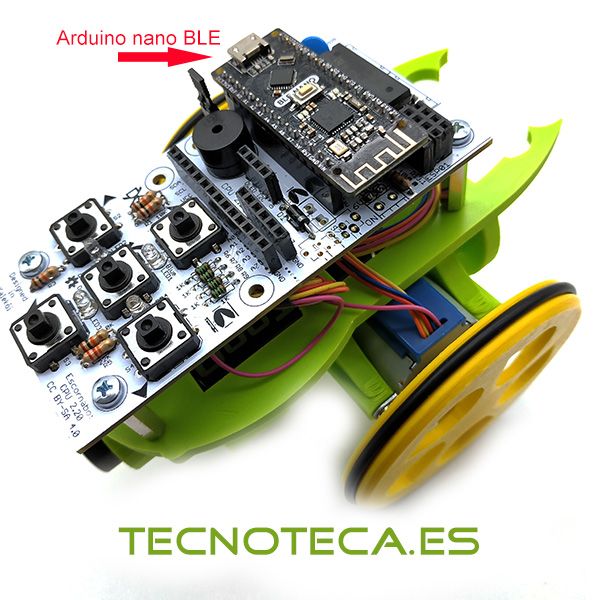

- 1 x Placa de control Arduino Nano + Módulo wifi ESP-01 o 1x Placa de control Arduino Nano BLE
- 8 x Resistencia (1/4W) 10k
- 4 x Resistencia (1/4W) 1k
- 1 x Resistencia (1/4W) 18K
- 1 x Resistencia (1/4W) 22K
- 2 x Condensadores 100nF/50V ráster 2,54 mm
- 5 x PULSADORES CI MEMBRANA 12*12*3,8. + 5 Tapas de 5 colores
- AZUL TRANSPARENTE LEED 3mm
- ROJO TRANSPARENTE LEED 3mm
- VERDE TRANSPARENTE LEED 3mm
- AMARILLO TRANSPARENTE LEED 3mm
- Diodo 1N5819
- Zócalo 18V
- Integrado ULN2803
- JUMPER SEMIAISLADO
- ZUMBADOR PASIVO
- Batería TOOQ 2600mAh USB NEGRO , dependiendo del modelo que se imprima en 3D podremos utilizar porta pilas de 2 x AA o de 4 x AA o porta pila 18650 con USB y batería 18650
- 2 x TIRA PIN 40 hembra
- TIRA PIN 40 m/m
- INTERRUPTOR
- FUSIBLE REARMABLE 500mA
- 4 x Separadores de 20mm M3
- 10 x TORNILLO de 5mm M3
- 2 x TUERCA CUADRADA de 5X5mm M3
- CABLE PARA PINES H/H ROJO 10 cm
- CABLE PARA PINES H/H NEGRO 10 cm

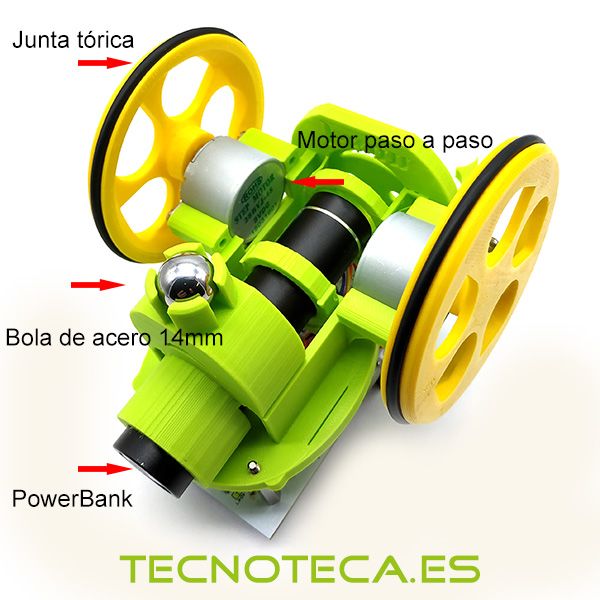

- 2 x Motores paso a paso
- 2 x Juntas tóricas 63x3mm
- Bola de 14mm
