Descripción

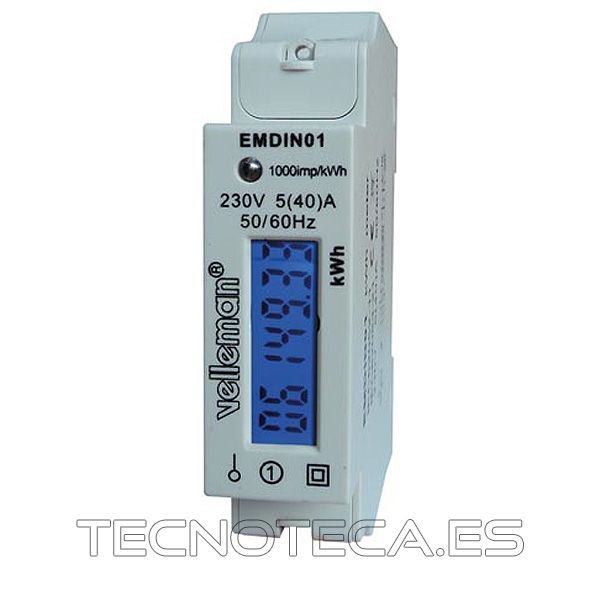

MEDIDOR kWh MONOFÁSICO PARA MONTAJE EN CARRIL DIN – 1 MÓDULO

EMDIN01. Este medidor de energía monofásico para montaje en carril DIN pertenece a la nueva generación de medidores electrónicos monofásicos. El aparato utiliza técnicas micro electrónicas, circuitos LSI y tecnologías de montaje superficial digitales y avanzadas. Cumple con los requisitos técnicos de la clase 1, la clase 2 y IEC62052-11, IEC62053-21. Mide el consumo de energía eléctrica de 50 Hz o 60 Hz de una red eléctrica AC.

Características

• pantalla LCD (con retroiluminación azul)
• salida de impulsos
• indicador LED

Especificaciones

• alimentación: 230 V
• corriente: 5 (40) A
• clase de precisión : 1.0
• frecuencia: 50 / 60 Hz
• modo de visualización: LCD 5+2 digits = 99999.99 kWh
• consumo: <= 0.4 W (8 VA)
• rango de temperatura: de -20 a 65 °C
• LED: 1 parpadeo por impulso
• con transistor PNP
• salida de impulsos: 1000 imp/kWh
  • tensión: de 12 a 27 V
  • corriente: 27 mA
  • anchura de impulso: 90 ms
• observaciones:
  • La instalación y el mantenimiento deben ser realizados por un técnico cualificado.
  • Las dimensiones del aparato son meramente ilustrativas.
• sección transversal : mín. 2mm², máx. 16 mm²
• torque: max.110 Nm
• dimensiones (Lo x An x Al): 80 x 18 x 60 mm
• el aparato no está equipado con una función de reinicio
• anchura: 1 módulo DIN
