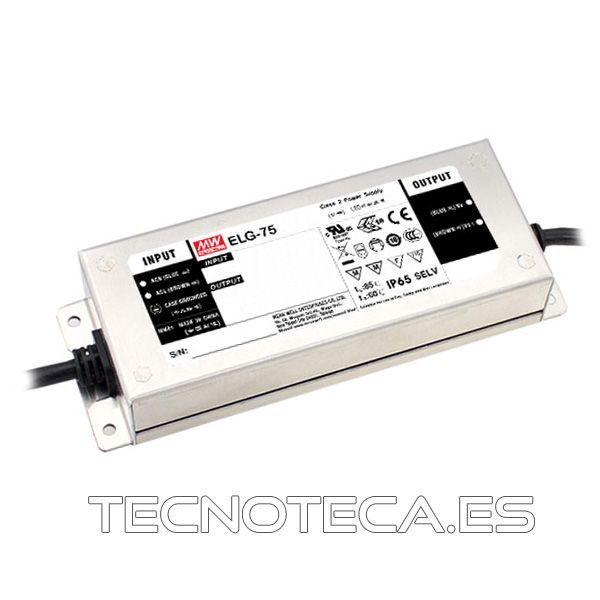

ELG-75-24A. FUENTE 75 W 24 V 1 SALIDA
ELG-75-24A. FUENTE 75 W 24 V 1 SALIDA - Imagen 2

ELG-75-24A. FUENTE 75 W 24 V 1 SALIDA

41,24 € + IVA

Este artículo se entregará en el plazo de 3-5 días.

Categorías: , ,

Descripción

ELG-75-24A. FUENTE DE ALIMENTACIÓN CONMUTADA – 1 SALIDA – 75 W – 24

ELG-75-24A

Descripción del producto

Características

  • modos: tensión continua y corriente continua
  • carcasa de metal
  • con función PFC activo (Factor Corrector de Potencia)
  • clase II
  • consumo de energía en ralentí / consumo en modo de espera < 0.5 W
  • IP65: para el uso en interiores y exteriores
  • funciones: Io y Vo regulables con el potenciómetro incorporado
  • duración de vida > 50.000 horas
  • 5 años de garantía
  • [b] sólo para el uso profesional [/ b]
  • Este dispositivo debe ser instalado por una persona cualificada.

Especificaciones del ELG-75-24A

  • salida:
    • tensión DC: 24 V
    • rango de corriente constante : 12 V – 24 V
    • corriente nominal: 3.15 A
    • potencia nominal: 75.6 W (de 200 VAC a 305 VAC), 60 W (de 100 VAC a 180 VAC)
    • rizado y ruido (máx.): 200 mVp-p
    • rango de ajuste de tensión: 21.6 V – 26.4 V
    • rango de ajuste de corriente: 1,57 A – 3,15 A
    • tolerancia de tensión: ± 3.0 %
    • regulación de línea: ± 0.5 %
    • regulación de carga: ± 1.0 %
    • tiempo de encendido, tiempo de subida : 500 ms, 100 ms / 115 VAC, 230 VAC
    • tiempo de mantenimiento (típ.): 10 ms / 230 VAC, 10 ms / 115 VAC (a plena carga)
  • entrada:
    • rango de tensión: 100-305 VAC 142-431 VDC
    • rango de frecuencia: de 47 a 63 Hz
    • factor de potencia: PF ≥ 0.97 / 115 VAC, PF ≥ 0.95 / 230 VAC, PF ≥ 0.92 / 227 VAC a plena carga
    • distorsión armónica total (THD): THD < 20 % (@carga≥ 50 % / 115 VC, 230 VAC; @carga ≤ 75 % / 277 VAC)
    • eficiencia (típ.): 88 %
    • corriente AC: 0.7 A / 115 VAC, 0.45 A / 230 VAC, 0.38 A / 227 VAC
    • corriente de arranque (inrush) (típ.): arranque en frío 50 A / 230 VAC
    • máx. : 5 unidades (disyuntor tipo B) / 8 unidades (disyuntor tipo C) a 230 VAC
    • corriente de fuga: < 0.75 mA / 277 VAC
    • modo de espera consumo en ralentí / consumo en modo de espera: < 0.5 W

  • protección:

    • sobrecorriente :
      • del 95 al 108 %
      • tipo de protección: limitación de corriente constante, recuperación automática cuando desaparece el fallo
    • cortocircuito: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
    • sobretensión:
      • 28 V – 34 V
      • tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
    • sobrecalentamiento: desconecte la tensión de la salida y reinicie para volver a funcionar
  • ambiente:
    • temperatura de funcionamiento: de -40 °C a +85 °C
    • temperatura máx. de la carcasa: +85 °C
    • humedad de funcionamiento: 20 – 95 % RH sin condensación
    • temperatura de almacenamiento, humedad: -40 °C – +80 °C, 10 – 95 % RH
    • coeficiente de temperatura: ± 0.03 % / °C (de 0 °C a 60 °C)
    • vibración: de 10 a 500 Hz, 5 G 12 min. / 1 ciclo, período de 72 min. en cada eje X, Y, Z
  • seguridad & compatibilidad electromagnética (CEM):
    • normas de seguridad: UL8750 (tipo «HL»), CSA C22.2 n°. 250.13-12; ENEC EN61347-1, EN61347-2-13 independiente, EN62384; GB19510.14,GB19510.1; cumple con la norma IP65
    • tensión de aislamiento: I/P-O/P: 3.75K VAC, I/P-FG: 2.0K VAC, O/P-FG: 1.5K VAC
    • resistencia de aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100 MΩ / 500 VDC / 25 °C / 70 % RH
    • emisión CEM: cumple con las normas EN55015, EN61000-3-2 Clase C (@carga ≥50 %); EN61000-3-3; GB17625.1,GB17743
    • inmunidad CEM: cumple con las normas EN61000-4-2,3,4,5,6,8,11; EN61547, Nivel: industria ligera (compatibilidad electromagnética Line-Earth 6KV, Line-Line 4KV)
  • otras especificaciones:
    • MTBF: 11725K h mín.; Telcordia SR-332 (Bellcore) ; 331Khrs min.; MIL-HDBK-217F (25 °C)
    • dimensiones: 180 x 63 x 35.5 mm (L x An x Al)
