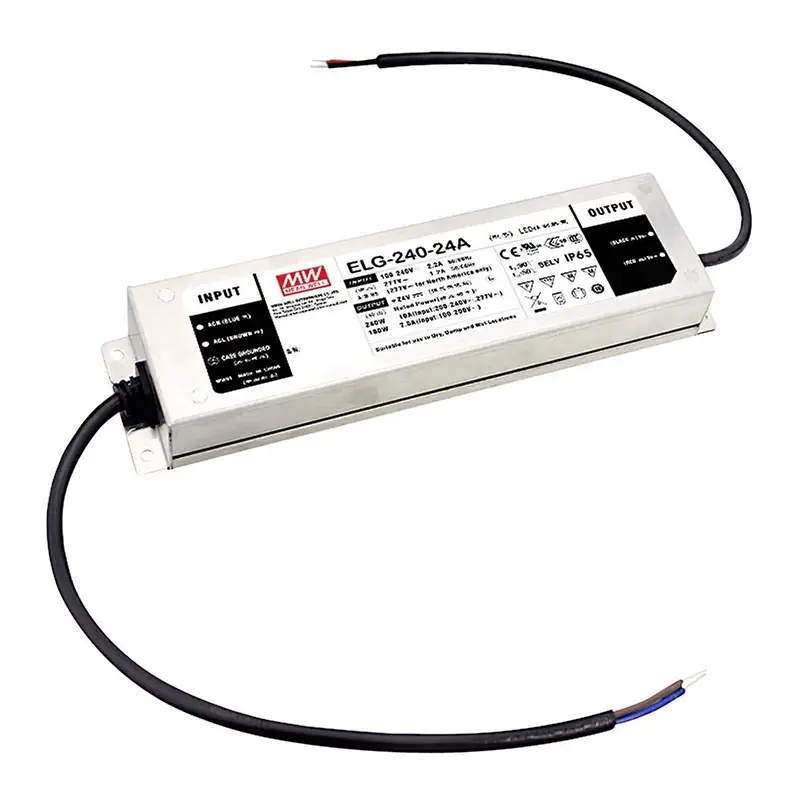

ELG-240-24B. AC-DC SINGLE OUTPUT LED DRIVER WITH PFC – 3 WIRE INPUT – ADJUST WITH POTMETER
ELG-240-24B-3Y
Descripción del producto
Características ELG-240-24B:
- with build-in earth wire
- 3 in 1 dimming function (0 ~ 10 Vdc, 10 V PWM signal and resistance)
- entrada AC universal / rango completo (máx. 305 VAC)
- con función PFC activo (Factor Corrector de Potencia)
- protección contra: cortocircuito / sobrecarga / sobretensión / sobrecalentamiento
- enfriamiento por libre circulación de aire
- punto OCP regulable con el cable de salida o el potenciómetro interno
- función dimmer 3 in 1: resistivo, 0-10 V y PWM
- IP67 / IP65: para el uso en interiores y exteriores
- 5 años de garantía
- [b] sólo para el uso profesional [/ b]
- Este dispositivo debe ser instalado por una persona cualificada.
Especificaciones del ELG-240-24B-3Y
- salida:
- tensión DC: 24 V
- rango de corriente constante (Nota 4): de 12 V a 24 V
- corriente nominal: 10 A
- potencia nominal: 240 W
- rizado y ruido (máx.) (Nota 2): 150 mVp-p
- rango de ajuste de tensión (Nota 6): de 22.4 V a 25.6 V
- rango de ajuste de corriente: 5 A to 10 A
- tolerancia de tensión (Nota 3): ± 1.0 %
- regulación de línea: ± 0.5 %
- regulación de la carga (Nota.8): ± 0.5 %
- tiempo de encendido, tiempo de subida (Nota 9): 2500 ms, 80 ms a plena carga 230 VAC / 115 VAC
- tiempo de mantenimiento (típ.): 15 ms a plena carga 230 VAC / 115 VAC
- entrada:
- rango de tensión: 90 – 305 VAC 127 – 431 VDC
- rango de frecuencia: de 47 a 63 Hz
- factor de potencia: PF ≥ 0.95 / 230 VAC PF ≥ 0.98 / 115 VAC a plena carga y tensión de salida nom. PF ≥ 0.9 a carga de 65 a 100 %
- total harmonic distortion: THD < 20%
- eficiencia (típ.): 93 %
- corriente AC: 4 A / 115 VAC 2 A / 230 VAC
- corriente de arranque (inrush) (típ.): arranque en frío 75 A / 230 VAC
- max. PSUs on 16A circuit braker: 4 units (circuit braker type B) / 6 units (circuit braker type C) at 230 VAC
- corriente de fuga: < 0.75 mA / 277 VAC
-
protección del ELG-240-24B-3Y:
- sobrecorriente (Nota 4):
- del 95 al 108 %
- tipo de protección: limitación de corriente constante, recuperación automática cuando desaparece el fallo
- cortocircuito: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
- sobretensión:
- de 26 V a 33 V
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecalentamiento: shut down output voltage, re-power on to recover
- sobrecorriente (Nota 4):
- ambiente:
- temperatura de funcionamiento: de -40 °C a +60 °C @ plena carga; +70 °C @ 60 % carga (consulte la «curva de factor de potencia»)
- humedad de funcionamiento: 20 – 95 % RH sin condensación
- temperatura de almacenamiento humedad: de -40 °C a +80 °C, 10 ~ 95 % RH
- coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
- vibración: de 10 a 500 Hz, 5 G 12 min. / 1 ciclo, período de 72 min. en cada eje X, Y, Z
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad (Nota 7): cumple con las normas UL1012, TUV EN61347-1, EN61347-2-13 (salvo para HLG-240H tipo C), UL60950-1, UL8750, TUV EN60950-1, IP65 o IP67
- tensión de aislamiento: I/P-O/P: 3.75K VAC I/P-FG: 1.88K VAC O/P-FG: 0.5K VAC
- resistencia de aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100 Mohm / 500 VDC / 25 °C / 70 % RH
- conducción & radiación EMI: cumple con las normas EN55015, EN55022 (CISPR22) Clase B
- corriente armónica: cumple con las normas EN61000-3-2 Clase C (= 50 % carga); EN61000-3-3
- otras especificaciones:
- MTBF: 207.9K h mín. MIL-HDBK-217F (25 °C)
- dimensiones: 244.2 x 68 x 38.8 mm
- embalaje: 1.3 kg; 12 uds. / 16.6 kg / 0.74 CUFT (HLG-240-Blank/A/B) 1.23 kg; 12 uds. / 15.8 kg / 1.16 CUFT (HLG-240-C)
- input wiring type: 3-wire input for standard model
