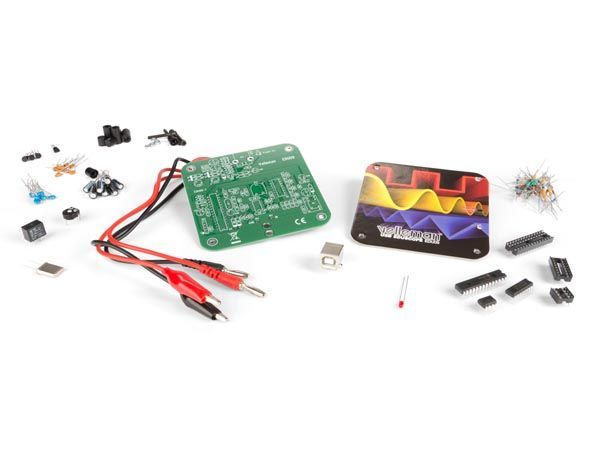

WSEDU09. KIT EDUCATIVO CON OSCILOSCOPIO PARA PC
WSEDU09. Antiguo EDU09
Descripción del producto:
¿Piensa que osciloscopios son caros y complicados? ¡Eso no vale para este osciloscopio! Monte su propio osciloscopio y utilice el PC para visualizar las mediciones. Es muy fácil instalar este pequeño kit y, además, incluye todas las características de un osciloscopio completo (p.ej. PCSU200 o PCSU1000). El kit se entrega con instrucciones detalladas y puntas de prueba.
Especificaciones:
Osciloscopio:
- ancho de banda: DC a 200 kHz ±3dB
- impedancia de entrada: 100 kohm / 20 pF
- tensión de entrada máx.: 30V (AC + DC)
- base de tiempo: de 10µs a 500ms / división
- rango de entrada: 100mV a 5V/div
- sensibilidad en la entrada: resolución de la pantalla de 3mV
- visualizaciones: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
- duración de la grabación: 1k muestreos
- frecuencia de muestreo: 62.5Hz a 1.5MHz
- función de historial de los muestreos
- selección automática del rango
- alcance de la función de predisparo (trigger): 0.1 ms/div .. 500 ms/div
- modos de persistencia: tono, variable e infinito
- analizador de espectro:
- rango de frecuencia: 0 .. 150Hz a 75kHz
- principio de funcionamiento: FFT (Fast Fourier Transform)
- resolución FFT: 512 líneas
- grabador de señales transitorias:
- escala de tiempo: de 20ms/div a 2000s/div
- tiempo de grabación máx.: 9.4h / pantalla
- almacenamiento automático de los datos
- grabación y visualización de las pantallas
- grabación automática durante más de un año
- número máx. de muestreos: 100/s
- número mín. de muestreos: 1 muestreo/20s
- información general:
- puntos de referencia (marcadores) para: amplitud/tensión y frecuencia/tiempo
- es posible seleccionar entre el modo ‘basic’ y el modo ‘expert’
- conexión en la entrada: DC y AC
- resolución de 8 bits
- almacenamiento de los datos y las pantallas
- alimentación por USB: +/- 200mA
- utiliza el driver Human Interface Device (HID) de Microsoft®, no necesita un driver externo
- dimensiones: 94 x 94mm
- exigencias mínimas del sistema:
- PC compatible IBM
- Windows™ XP, Vista, 7, 8 *
- tarjeta de vídeo SVGA (mín.1024 x 768)
- ratón
- puerto USB libre 1.1 ó 2.0
