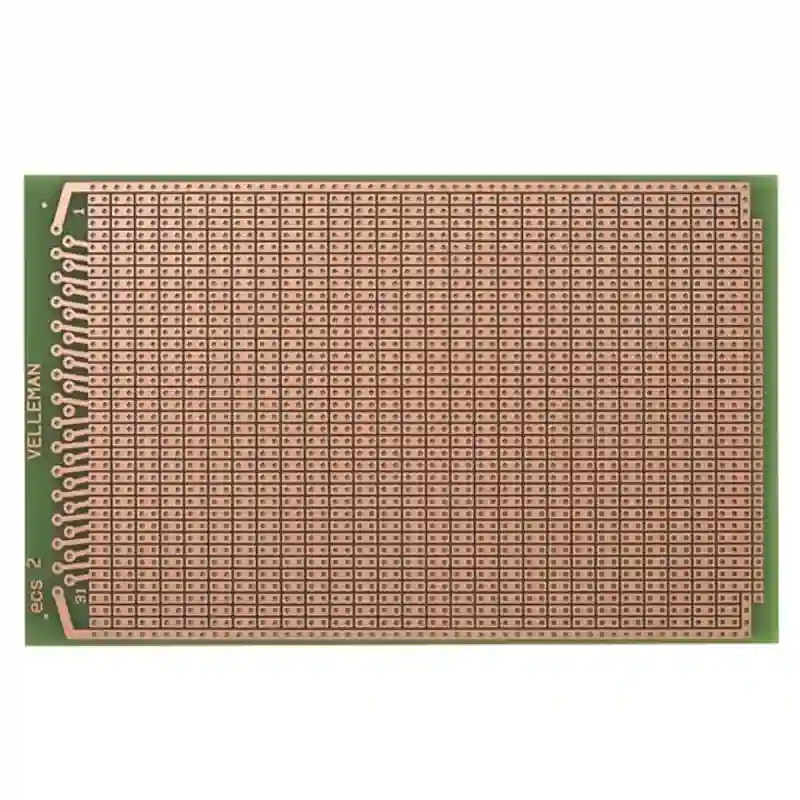

ECS2. Eurocard, 100 x 160 mm, 2 contactos por islote, una cara, Eurodin DIN41612 y DIN41617, epoxy FR-4, verde
ECS2
Descripción del producto
Eurocard es un formato estándar europeo para placas de circuitos impresos que puede montarse en un chasis y luego en un rack de 19″. La placa de circuito presenta islas en un patrón de circuitos integrados, lo que facilita enormemente la creación de circuitos con muchos circuitos integrados.
+ Materiales de alta calidad: Esta Eurocard está fabricada con resina epoxi de alta calidad que también es ignífuga FR-4. Los contactos de alta calidad garantizan una excelente conductividad.
+ Diseño modular: Las eurotarjetas están diseñadas para encajar en sistemas electrónicos modulares. Pueden deslizarse en un chasis y conectarse a otras placas de circuitos y componentes mediante conectores.
+ Conductividad perfecta: Esta Eurocard cuenta con conductores y trazas de cobre de alta calidad para una conductividad óptima.
+ Compatible con conectores DIN: Esta Eurocard es compatible con conectores de tipo DIN41612 y DIN41617 u otros tipos de conectores industriales similares que se ajusten a las especificaciones de Eurocard.
+ Amplia gama de aplicaciones: Las eurotarjetas se utilizan a menudo en aplicaciones industriales, electrónicas y otras aplicaciones técnicas que requieren circuitos impresos modulares y estandarizados. Además, pueden alojar una gran variedad de componentes electrónicos como circuitos integrados, resistencias, condensadores, conectores, etc., dependiendo de la aplicación específica. dependiendo de la aplicación específica.
+ Diseño modular: Las eurotarjetas están diseñadas para encajar en sistemas electrónicos modulares. Pueden deslizarse en un chasis y conectarse a otras placas de circuitos y componentes mediante conectores.
+ Conductividad perfecta: Esta Eurocard cuenta con conductores y trazas de cobre de alta calidad para una conductividad óptima.
+ Compatible con conectores DIN: Esta Eurocard es compatible con conectores de tipo DIN41612 y DIN41617 u otros tipos de conectores industriales similares que se ajusten a las especificaciones de Eurocard.
+ Amplia gama de aplicaciones: Las eurotarjetas se utilizan a menudo en aplicaciones industriales, electrónicas y otras aplicaciones técnicas que requieren circuitos impresos modulares y estandarizados. Además, pueden alojar una gran variedad de componentes electrónicos como circuitos integrados, resistencias, condensadores, conectores, etc., dependiendo de la aplicación específica. dependiendo de la aplicación específica.
Especificaciones ECS2:
| Información básica | |
|---|---|
| Colores primarios | Verde |
| Colores adicionales | Rojo |
| Colores adicionales detallado | Rojo cobre metalizado |
| Profundidad del producto | 100 mm |
| Altura del producto | 2 mm |
| Anchura del producto | 160 mm |
| Peso Producto | 45 g |
| Material | Epoxi |
| Material adicional | Cobre |
| Características físicas | |
|---|---|
| Número de piezas | 1 |
| Datos técnicos | |
|---|---|
| Tipo de placa | Un lado |
| Diámetro del orificio | 1 mm |
| Tipo de carril | 2 agujeros por isla |
| Peso recubrimiento | 0.03 g/cm² |
| Compatible con | |
|---|---|
| Conectores eurodin compatibles | DIN41612, DIN41617 |
