DSO-TC3. Osciloscopio, generador y medidor de componentes y transistores 3 en 1.

DSO-TC3

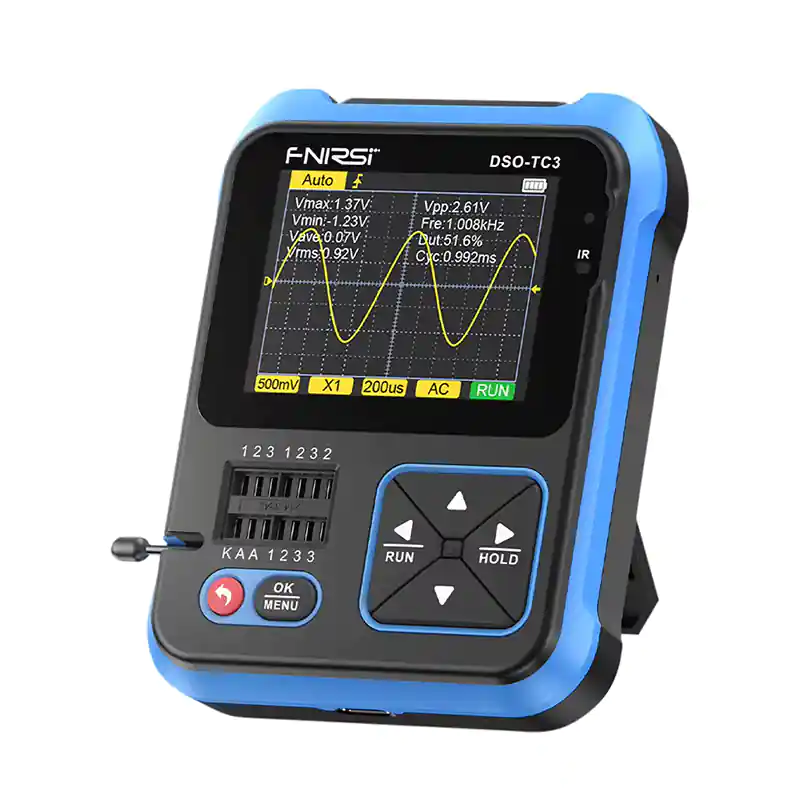

El osciloscopio portátil DSO-TC3 tiene una frecuencia de muestreo en tiempo real de 10 MS/s y un ancho de banda de 500 kHz. Con una función de disparo completa (Única, Normal, Automática), se puede usar libremente tanto para señales analógicas periódicas como para señales digitales aperiódicas. Equipado con AUTO eficiente de una tecla, la forma de onda medida se puede mostrar sin ajustes engorrosos.

DSO-TC3 integra ingeniosamente un osciloscopio digital, un probador de componentes electrónicos, un generador de señales de función y otras funciones en una sola. Equipado con una pantalla TFT de matriz de puntos a color de gran tamaño. Batería de litio recargable incorporada. Trae funciones más prácticas a los usuarios con un tamaño pequeño, también tiene buena portabilidad.

Transistores:

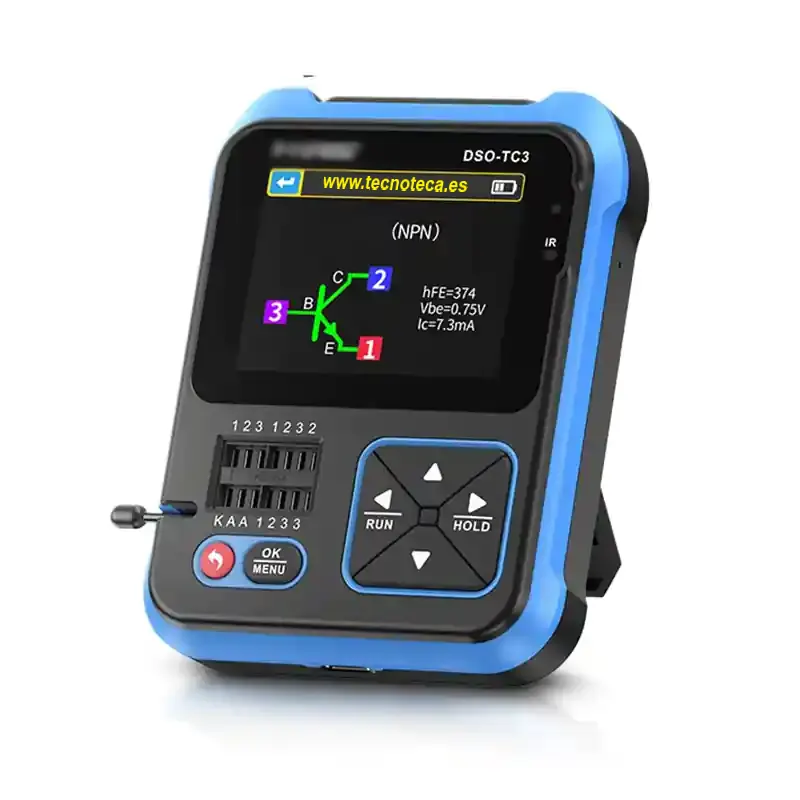

El probador de transistores DSO-TC3 es especialmente adecuado para el emparejamiento rápido de transistores, la identificación de componentes mixtos de montaje en superficie y sin palabras, y la detección preliminar de componentes de lotes pequeños. El modo “Mos Test” puede probar varios tipos de transistores y puede identificar tipo de dispositivo, pin polaridad, hFE, voltaje de encendido, capacitancia de unión, puede probar capacitancia, resistencia, componentes de inductancia, etc.

El probador de transistores DSO-TC3 puede identificar y medir automáticamente varios transistores, incluidos transistores NPN y PNP, transistores de efecto de campo de canal N y canal P, transistores de efecto de campo de unión, diodos, diodos duales, tiristores y resistencias, inductores, condensadores y otros componentes pasivos. Detección automática de definición de pin. Analice automáticamente el código infrarrojo del protocolo NEC.

Otros modos funcionales: incluye prueba de continuidad del circuito, medición de voltaje de entrada de 0 ~ 40 V, salida PWM, medición de diodo regulado de 0 ~ 32 V, medición del sensor de temperatura DS18B20, medición del sensor de temperatura y humedad DHT11. Seis formas de onda: sinusoidal, cuadrada, pulso, triángulo, rampa y CC.

Especificaciones DSO-TC3:

OSCILLOSCOPIO DIGITAL

Frecuencia de muestreo en tiempo real: 10 MSa/s.

Ancho de banda analógico: 500 Khz.

Resistencia de entrada: 1 Ω.

Método de acoplamiento: CA/CC.

Rango de voltaje de prueba: sonda 1:1: 80 Vpp (± 40 V); sonda 10:1: 800 Vpp (± 400 V).

Sensibilidad vertical (× 1): 10 mV-10 V.

Rango de base de tiempo horizontal: 1us-10s

Modo de disparo: automático, normal, individual.

Tipo de disparo: borde ascendente/borde descendente.

Congelación de forma de onda: sí.

Valor ESR del condensador: sí.

Medición automática: máximo, mínimo, promedio.

rms, pico a pico, frecuencia, período, ciclo de trabajo

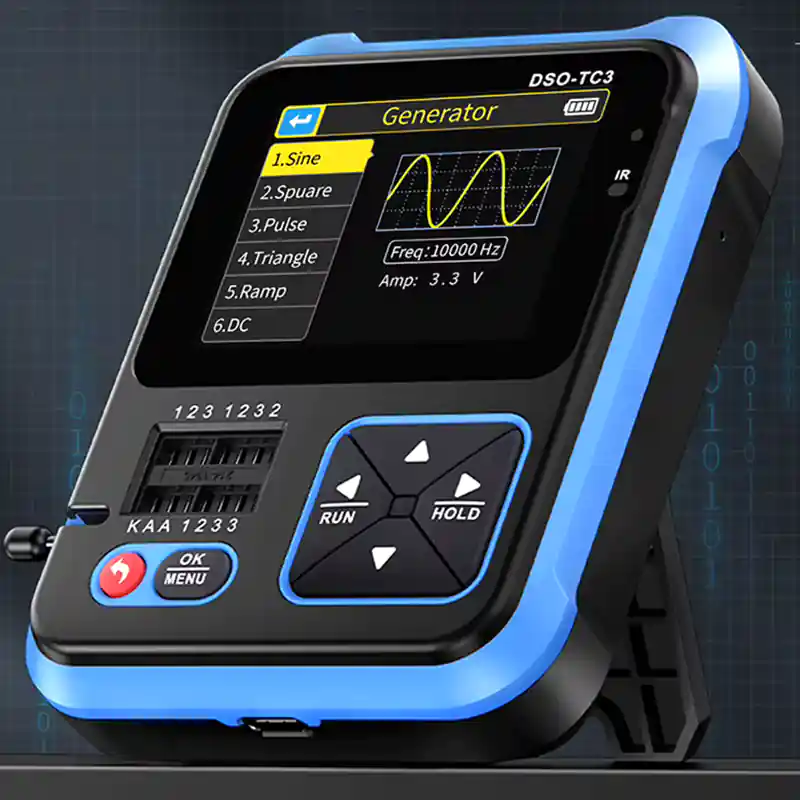

GENERADOR DE SEÑAL DE FUNCIÓN

Ondas:

Sinusoidal: 1-100 KHz/0-3,3 V/50 %.

Cuadrada: 1-100 kHz/3,3 V/50 %.

Pulso: 1-100 KHz/3,3 V/0-100 %.

Triangular: 1-100 KHz/0-3,3 V/50 %.

Rampa: 1-100 KHz/0-3,3 V/0-100 %6.
