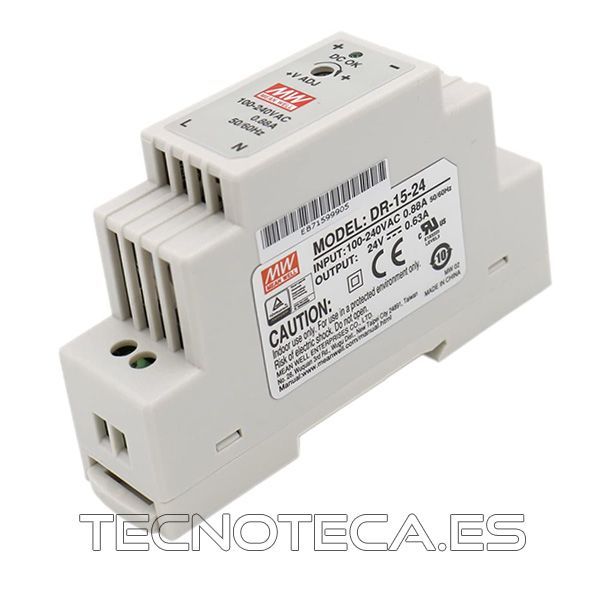

DR-15-24. FUENTE DE ALIMENTACIÓN – 1 SALIDA – 15 W – MONTAJE EN CARRIL DIN – 24 V 0,63 A – PARA EL USO INDUSTRIAL
DR-15-24
Descripción del producto
Características
- entrada universal AC / rango completo
- protección contra: cortocircuito / sobrecarga / sobretensión
- enfriamiento: por libre circulación de aire
- se puede instalar en carril DIN TS-35 / 7.5 ó 15
- clase de aislamiento II
- indicador LED de encendido
- probada al 100% de la carga
- 3 años de garantía
- consumo de energía en ralentí < 0.5 W
- [b] sólo para el uso profesional [/ b]
- Este dispositivo debe ser instalado por una persona cualificada.
Especificaciones del DR-15-24
- salida:
- tensión DC: 24 V
- corriente nominal: 0.63 A
- rango de corriente: 0 – 0.63 A
- potencia nominal: 15.2 W
- rizado y ruido (máx.): 150 mVp-p
- rango de ajuste de tensión: 21.6 – 26.4 V
- tolerancia de tensión: ± 1.0 %
- regulación de línea: ± 1.0 %
- regulación de carga: ± 1.0 %
- tiempo de encendido, tiempo de subida: 100 ms, 50 ms / 230 VAC 1000 ms, 50 ms/115 VAC a plena carga
- tiempo de mantenimiento (típ.): 70 ms / 230 VAC 16 ms / 115 VAC a plena carga
- entrada:
- rango de tensión: 85 – 264 VAC; 120 – 370 VDC
- rango de frecuencia: 47 – 63 Hz
- eficiencia (típ.): 85 %
- corriente AC (típ.): 0.88 A / 115 VAC 0.48 A / 230 VAC
- corriente de arranque (inrush) (típ.): arranque en frío 35 A / 115 VAC 65 A / 230 VAC
- protección:
- sobrecarga:
- 105 – 160 % de la potencia de salida nominal
- tipo de protección: limitación de corriente constante, recuperación automática cuando desaparece el fallo
- sobretensión:
- 27.6 – 32.4 V
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecarga:
- ambiente:
- temperatura de funcionamiento: de -20 °C a +60 °C
- humedad relativa: 20 – 90 % RH sin condensación
- temperatura de almacenamiento: de -40 °C a +85 °C, 10 – 95 % RH
- coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
- vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z; montaje: cumple con la norma IEC60068-2-6
-
seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: cumple con las normas de seguridad UL60950-1, TUV EN60950-1, el diseño cumple con la norma EN50178
- tensión de aislamiento: entrada – salida: 3 kVAC
- resistencia de aislamiento: entrada – salida: 100 Mohm / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55011, EN55022 (CISPR22) Clase B, EN61000-3-2,-3
- inmunidad CEM: cumple con las normas EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN 61204-3, Nivel: industria pesada, criterio A
-
otras especificaciones:
- MTBF: 1172.3K h mín., MIL-HDBK-217F (25 °C)
- dimensiones: 25 x 93 x 56 mm
