Descripción

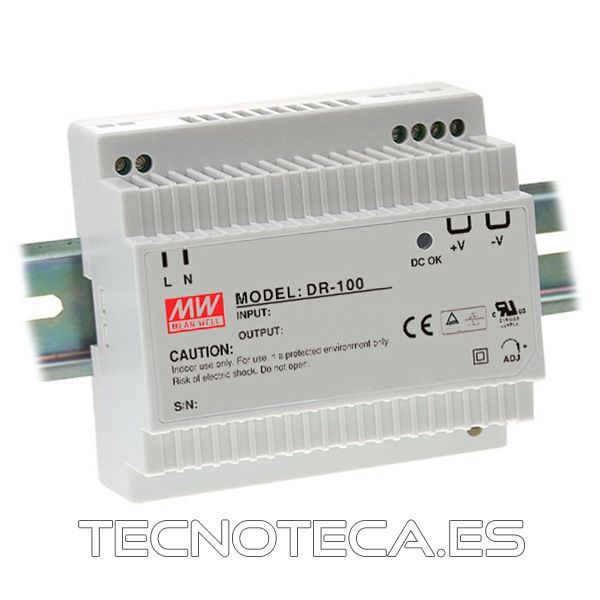

DR-100-12. FUENTE DE ALIMENTACIÓN – 1 SALIDA – 100 W – MONTAJE EN CARRIL DIN – 12 V 7.5 A – PARA EL USO INDUSTRIAL
DR-100-12
Características
- entrada universal AC / rango completo
- protección contra: cortocircuito / sobrecarga / sobretensión / sobrecalentamiento
- enfriamiento por libre circulación de aire
- se puede instalar en carril DIN TS-35 / 7.5 ó 15
- clase de aislamiento II
- indicador LED de encendido
- consumo de energía en ralentí < 1 W
- probada al 100% de la carga
- 3 años de garantía
- [b] sólo para el uso profesional [/ b]
- Este dispositivo debe ser instalado por una persona cualificada.
Especificaciones del DR-100-12
- salida:
- tensión DC: 12 V
- corriente nominal: 7.5 A
- rango de corriente: 0 – 7.5 A
- rizado y ruido (máx.): 120 mVp-p
- rango de ajuste de tensión: 12 – 15 V
- tolerancia de tensión: ± 2.0 %
- regulación de línea: ± 1.0 %
- regulación de carga: ± 1.0 %
- tiempo de encendido, tiempo de subida: 2700 ms, 80 ms / 230 VAC – 2700 ms, 80 ms / 115 VAC a plena carga
- tiempo de mantenimiento (típ.): 50 ms / 230 VAC – 18 ms / 115 VAC a plena carga
- potencia nominal: 100 W
- entrada:
- rango de tensión: 88-264 VAC – 124-370 VDC
- rango de frecuencia: 47 – 63 Hz
- eficiencia (típ.): 87 %
- corriente AC (típ.): 3 A / 115 VAC – 1.6 A / 230 VAC
- corriente de arranque (inrush) (típ.): arranque en frío 30 A / 115 VAC – 45 A / 230 VAC
-
protección:
- sobrecarga:
- 105 – 135 % de la potencia de salida nominal
- tipo de protección: limitación de corriente constante, recuperación automática cuando desaparece el fallo
- sobretensión:
- 16 – 20 V
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecalentamiento:
- 90 °C ± 15 °C (RTH2) detección en el disipador de calor del transistor de potencia
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobrecarga:
- ambiente:
- temperatura de funcionamiento: de -20 °C a +60 °C
- humedad relativa : 20 – 90 % RH sin condensación
- temperatura de almacenamiento: de -40 a +85 °C, de 10 a 95 % RH
- coeficiente de temperatura: ± 0.03 % / °C (0 °C – 50 °C)
- vibración: componente: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z; montaje: cumple con la norma IEC60068-2-6
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: cumple con las normas de seguridad UL60950-1, TUV EN60950-1, el diseño cumple con la norma EN50178
- tensión de aislamiento: entrada – salida: 3 kVAC
- resistencia de aislamiento: entrada – salida: > 100 MOhm / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN61204-3, EN55022 Clase B, EN61000-3-2,-3
- inmunidad CEM: cumple con las normas EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN 61204-3, Nivel: industria pesada, criterio A
- otras especificaciones:
- MTBF: 486.000 h, MIL-HDBK-217F (25 °C)
- dimensiones: 100 x 93 x 56 mm
- embalaje: 0.35 kg; 36 uds. / 13.6 kg / 0.89 ft³
