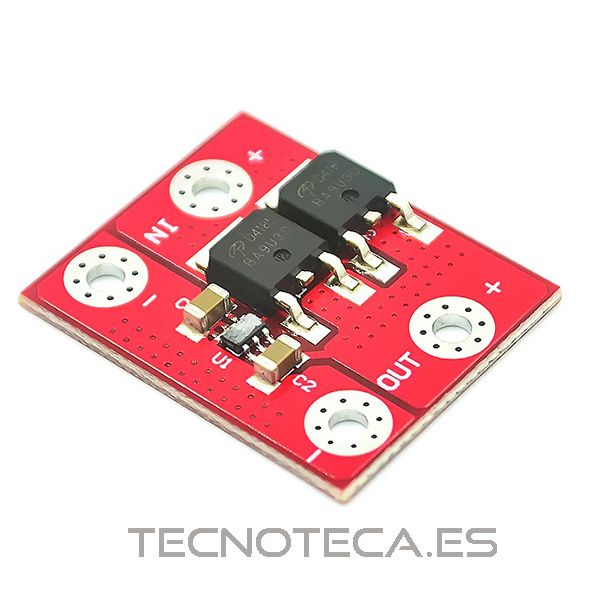

Diodo ideal o activo SOLAR de 15A PCB

4,00  + IVA

Agotado

Notificarme cuando el artículo esté de nuevo en inventario.

Me gusta
Me gusta

Descripción

Diodo ideal o activo SOLAR de 15A PCB

Diodo ideal

Un diodo ideal o diodo activo, esta compuesto de un circuito de control y un MOSFET. La caída de tensión en conducción, es debida únicamente a la resistencia interna del MOSFET multiplicada por la corriente en estado de conducción “ON“.

Por ejemplo una corriente de 30A y un MOSFET (Si7336ADP) de resistencia RDS ON de 0,003Ω, nos da una caída de tensión de 0,09V, muy inferior a la de un diodo Shockley.

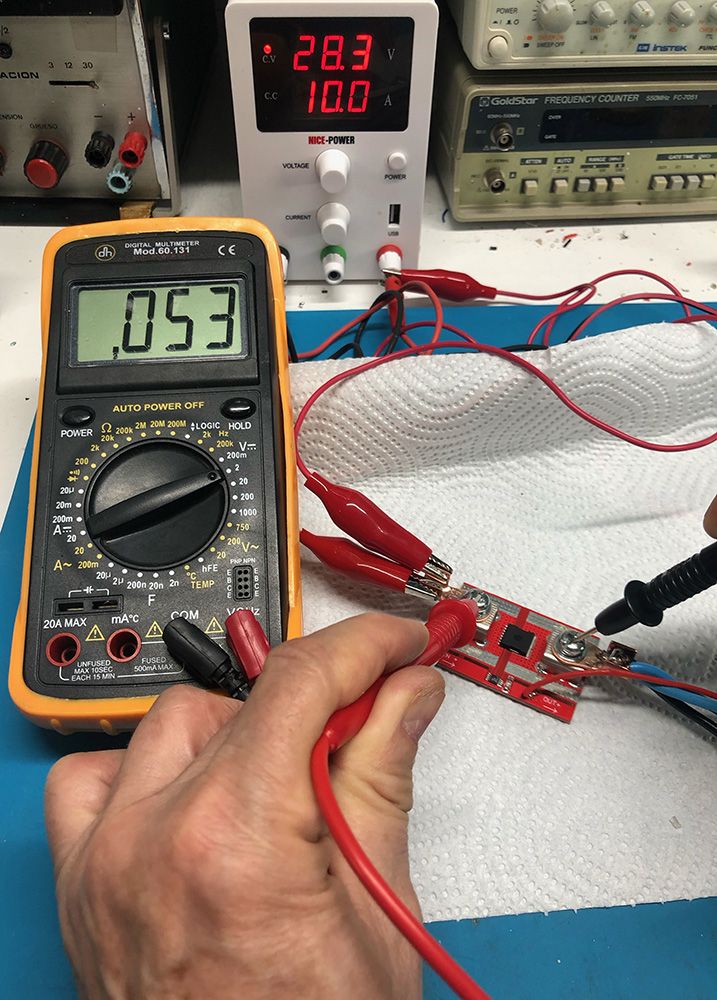

EN LA FOTOGRAFIA SE VE QUE HACEMOS CIRCULAR UNA CORRIENTE DE 10A Y LA CAIDA DE TENSIÓN ES DE 53mV., OSEA 530mW DE POTENCIA DISIPADA.

COMPARATIVA:

  • EL DIODO P1000 CON 10A TIENE UNA CAIDA DE 1.05V, 10.5W
  • EL DIODO 15SQ080 SCHOTTKY CON 10A TIENE UNA CAIDA DE 0.65V, 6.5W



DIODO IDEAL DE 50 AMPERIOS

NOTA. ES OBLIGATORIO CONECTAR EL NEGATIVO A LA PLACA,

COMO SE INDICA EN LA FIGURA
