Descripción

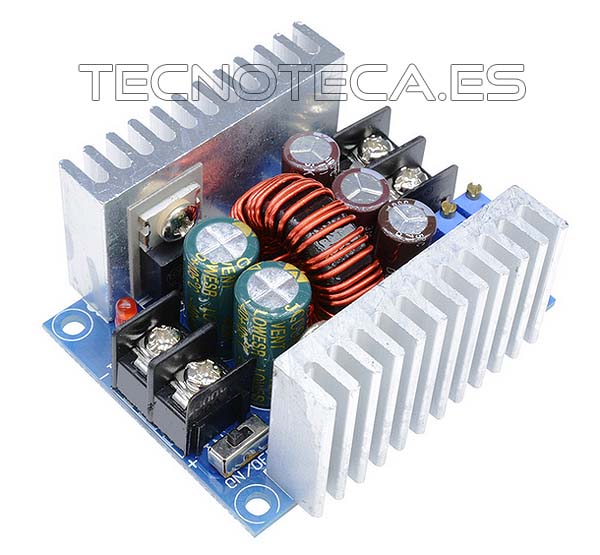

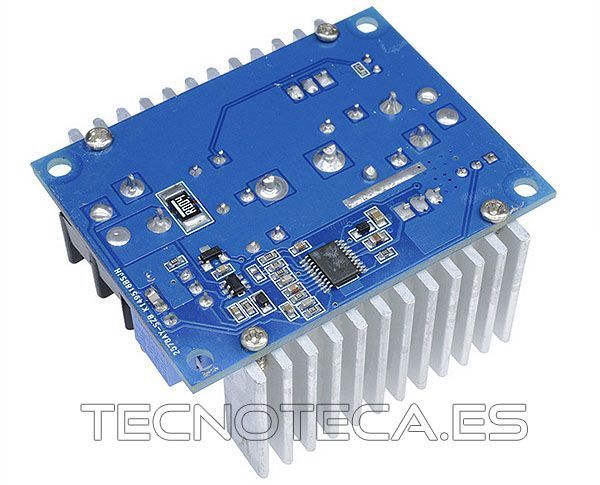

Convertidor DC/DC reductor STEP-DOWN de 6..40 a 1,2..3V 20A
Características y especificaciones
Convertidor Buck DC/DC módulo reductor STEP-DOWN
Características
- Amplio rango de voltaje de entrada de 6-40 V, el convertidor reductor puede ajustar con precisión el voltaje de salida y la corriente.
- Eficiencia de hasta el 96 %, medido en 20 A, para transformar de 24 V a 12 V
- Está diseñado con un transistor MOS de corriente doble de 75 V/80 A
- La entrada y la salida usan condensadores electrolíticos de alta frecuencia y baja resistencia (ESR) para una salida estable.
- Bornes de tornillo de gran corriente 30 A
- El módulo tiene 2 disipadores de calor para mejorar el rendimiento.
- Cuando se produce un gran voltaje de entrada y salida, disminuye la potencia y la corriente.
- Arranque suave SOFT-START seleccionable mediante conmutador
Especificaciones
- Voltaje de entrada: 6 V a 40 VDC (10 V a 40 V recomendado)
- Voltaje de salida: 1,2 V a 36 VDC
- Corriente de salida: 20 A (máx.), 15 A (recomendado)
- Eficiencia: 95 % (24 V a 12 V, 20 A)
- Rizado de salida: ≤ 50 mV
- Método de cableado: Terminal
- Protección contra cortocircuitos: Recuperación automática
- Tamaño: 60 x 53 x 27 mm

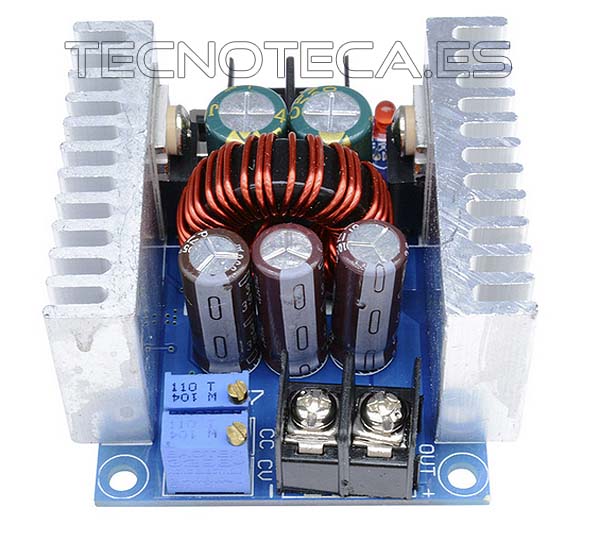

Terminales
- VO+: Salida positiva
- VO-: Salida negativa
- +IN: Entrada positiva
- -IN: Entrada negativa
Ajustes
- CV: Ajuste de tensión de salida
- CC: Ajuste de corriente de salida
- Conmutador ON/OFF SOFT-START
