Descripción

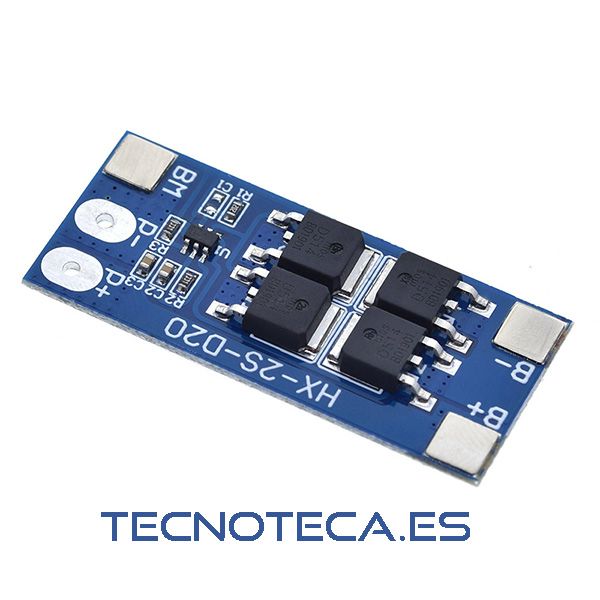

BMS 2S 10A. CARGADOR DE BATERÍAS BALANCEADO 18650 PCB
BMS 2S 10A
Placa de protección de Control BMS PCB 10A para 2 baterías en serie de Li-ion 18650.
Incorpora transistores MOS y circuito de protección contra cortocircuitos y de sobrecarga
Especificaciones:
- Modelo: HX – 2S – D20
- Rango de sobrecarga: 4,25-4,35 V (± 0,05 V)
- Rango de sobretensión: 2,5-3,0 V (± 0,05 V)
- Corriente máxima de trabajo: 13A
- Temperatura de trabajo: – 40 – 50 ℃
- Corriente instantánea máxima: 20A
- Corriente estática: menos de 10uA
- Resistencia: menos de 300 m Ω
- Protección contra cortocircuitos: para proteger y restaurar debe cargar
- Voltaje de carga: 8,4 V – 9 V
- Tamaño de la placa: 46 x 20 x 3,6 mm

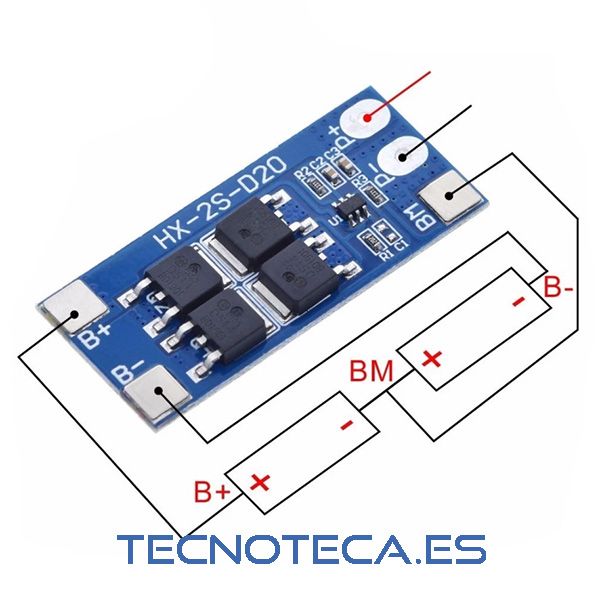

Conexiones:
- +B: Positivo de batería
- B : Negativo de la batería
- MB: Conexión central batería 1 a la batería 2;
- P+: polos correctos de carga / descarga (compartición de extremo de carga / extremo de descarga)
- P -: terminal negativo del terminal de carga / descarga (compartición del extremo de carga / extremo de descarga).
