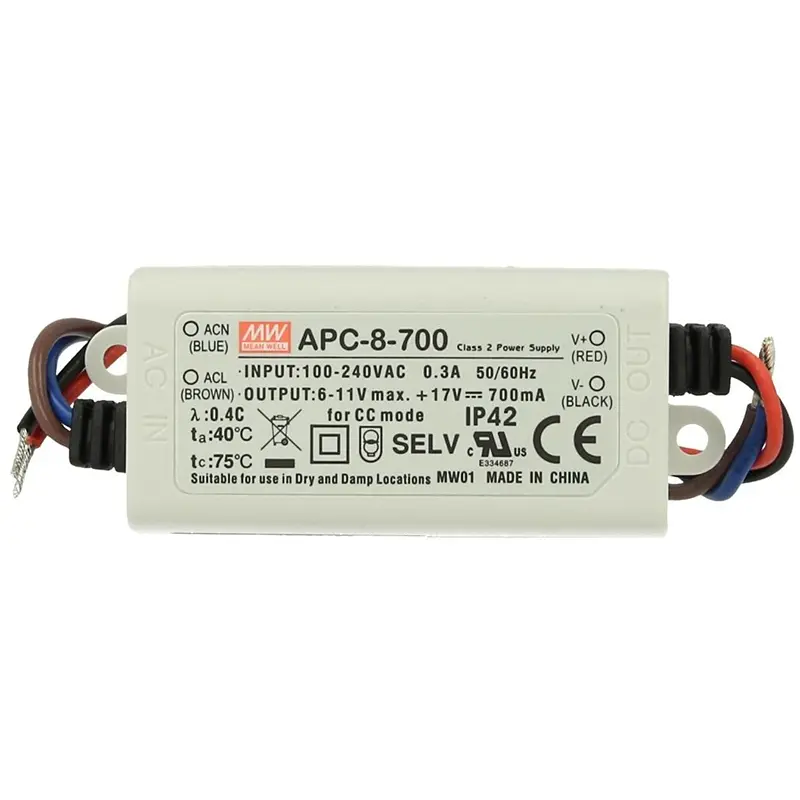

APC-8-700. DRIVER DE CORRIENTE CONSTANTE PARA LEDs – 1 SALIDA – 700 mA – 7.7 W
APC-8-700
Descripción del producto
Características
- corriente constante
- entrada universal AC / rango completo
- clase II, sin toma de tierra
- carcasa de plástico completamente aislada
- IP42
- modelo pequeño y compacto
- enfriamiento: por libre circulación de aire
- protección: cortocircuito
- consumo de energía en ralentí < 0.5 W
- probada al 100% de la carga
- bajo coste, alta fiabilidad
Especificaciones del APC-8-700
- salida:
- corriente nominal: 700 mA
- tensión de funcionamiento: 6-11 V
- potencia nominal: 7.7 W
- rizado y ruido (máx.): 250 mVp-p
- tensión de salida sin carga: 17 V
- precisión de corriente: ± 8 %
- tiempo de encendido, tiempo de subida: 500 ms, 180 ms / 230 VAC 3000 ms, 150 ms / 115 VAC a plena carga
- tiempo de mantenimiento: 20 ms / 230 VAC a plena carga
- entrada:
- rango de tensión: 90-264 V~ 127-370 VDC
- rango de frecuencia: 47 – 63 Hz
- eficiencia (típ.): 80 %
- corriente AC: 0.15 A / 230 VAC; 0.3 A /1 15 VAC
- corriente de arranque (inrush) (típ.): arranque en frío 70 A (twidth = 120 µs medidos al 50 % Ipeak) a 230 VAC
- corriente de fuga: 0.25 mA / 240 V~
-
protección:
- cortocircuito: modo ‘hiccup’: recuperación automática cuando desaparece el fallo
- ambiente:
- temperatura de funcionamiento: de -30 °C a +70 °C
- humedad relativa: 20 – 90 % RH sin condensación
- temperatura de almacenamiento: de -40 °C a +80 °C, 10 – 95 % RH
- coeficiente de temperatura: +/- 0.2 % / °C (0-45 °C)
- vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: cumple con las normas de seguridad UL8750, CSA-C22.2 Nº 250.0-08; el diseño cumple con la norma EN60950-1, EN61347-1, EN61347-2-13
- tensión de aislamiento: entrada – salida: 3.75 kVAC
- resistencia de aislamiento: entrada – salida: > 100 Mohm / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55022, EN61000-3-2 Clase A, EN61000-3-3
- inmunidad CEM: cumple con las normas EN55024, EN61000-4-2,3,4,5,6,8,11; Nivel: industria ligera, (sobretensión 2KV), criterio A
- otras especificaciones:
- MTBF: mín. 2275.8K h, MIL-HDBK-217F (25 °C)
- dimensiones (Lo x An x Al): 60 x 30 x 23.5 mm
- embalaje: 0.09 kg; 144 uds. / 14 kg / 0.75 ft³
