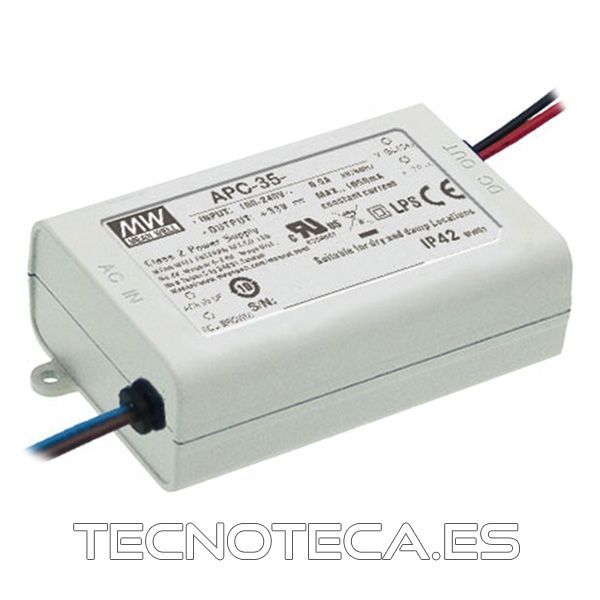

APC-35-500. CONSTANT CURRENT LED DRIVER – SINGLE OUTPUT – 350 mA – 25 W
APC-35-500
Descripción del producto
Características
- corriente constante
- entrada universal AC / rango completo
- soporta picos de tensión de 300 VAC durante 5 segundos
- protección contra: cortocircuito / sobretensión
- carcasa de plástico completamente aislada
- modelo pequeño y compacto
- enfriamiento: por libre circulación de aire
- IP30
- probada al 100% de la carga
- para iluminación LED y señalización móvil
- bajo coste, alta fiabilidad
- 2 años de garantía
Especificaciones del APC-35-500
- salida:
- corriente nominal: 500 mA
- tensión DC: 25 – 70 V
- potencia nominal: 35 W
- rizado y ruido (máx.): 350 mVp-p
- tolerancia de tensión: ± 5 %
- precisión de corriente: ± 8 %
- regulación de línea: ± 1 %
- regulación de carga: ± 3 %
- tiempo de encendido, tiempo de subida: 1500 ms, 30 ms / 230 VAC 1500 ms, 30 ms / 115 VAC a plena carga
- tiempo de mantenimiento (típ.): 20 ms / 230 VAC 12 ms / 115 VAC a plena carga
- entrada:
- rango de tensión: 90 – 264 VAC 127 – 370 VDC
- rango de frecuencia: 47 – 63 Hz
- eficiencia (típ.): 84 %
- corriente AC: 0.4 A / 230 VAC; 0.8 A / 115 VAC
- corriente de arranque (inrush) (típ.): arranque en frío 45 A (twidth = 310 µs medidos al 50 % Ipeak) a 230 VAC
- corriente de fuga: 0.25 mA / 240 VAC
-
protección:
- sobretensión:
- 76 – 94 V
- tipo de protección: desconecte la tensión de la salida y reinicie para volver a funcionar
- sobretensión:
- ambiente:
- temperatura de funcionamiento: de -30 °C a +70 °C
- humedad relativa: 20 – 90 % RH sin condensación
- temperatura de almacenamiento: de -40 °C a +80 °C, 10 – 95 % RH
- coeficiente de temperatura: ± 0.2 % / °C (0 °C – 50 °C)
- vibración: 10 – 500 Hz, 2 G 10 min. / 1 ciclo, período de 60 min. en cada eje X, Y, Z
- seguridad & compatibilidad electromagnética (CEM):
- normas de seguridad: cumple con las normas UL8750 (salvo APC-25-350), CSA-C22.2 Nº 250.0-13 (sólo APC-25-700&1050); el diseño cumple con la norma EN60950-1
- tensión de aislamiento: entrada – salida: 3 kVAC
- resistencia de aislamiento: entrada – salida: > 100 Mohm / 500 VDC / 25 °C / 70 % RH
- emisión CEM: cumple con las normas EN55022, EN61000-3-2 Clase A, EN61000-3-3
- inmunidad CEM: cumple con las normas EN55024, EN61000-4-2,3,4,5,6,8,11; Nivel: industria ligera, (sobretensión 2KV), criterio A
- otras especificaciones:
- MTBF: mín. 518.900 h, MIL-HDBK-217F (25 °C)
- dimensiones (Lo x An x Al): 84 x 57 x 29.5 mm
- embalaje: 0.13 kg; 72 uds. / 10.4 kg / 0.92 ft³
