Descripción

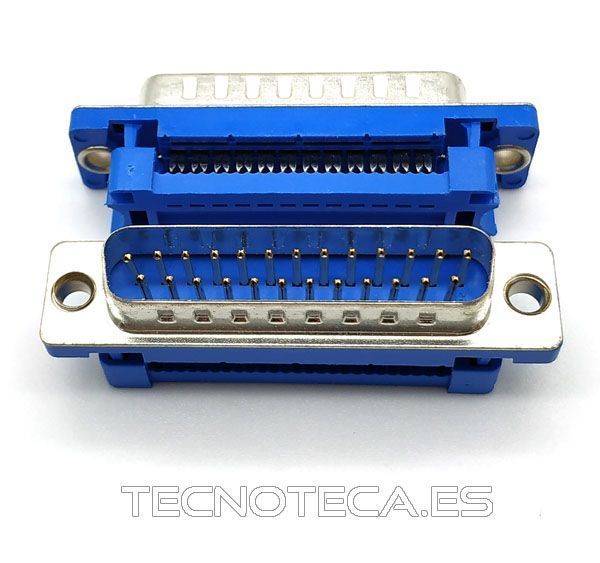

08.400/25. Conector SUB D macho de 25 pines para cable plano
08.400/25
Conector macho «D» para cable plano.
Características comunes:
| Resistencia de contacto | 30 mΩ máx a 500 VDC |
|---|---|
| Resistencia de aislamiento | 1000 MΩ mín a 500 VDC |
| Corriente nominal (In.) | 1 A |
| Temperatura de trabajo | -40ºC +105ºC |
| Rigidez dieléctrica | 500 VAC 1 minuto |
| Material contactos | aleación cobre estaño |
| Material aislante | polyester fibra vidrio |
Versiones:
| Ref. | Nº contactos | Dimensiones | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | ||
|
08.400/9
|
9 | 16’92 mm | 24’99 mm | 30’90 mm | 21’80 mm | 12’08 mm |
|
08.400/15
|
15 | 25’25 mm | 33’32 mm | 39’20 mm | 29’60 mm | 19’70 mm |
|
08.400/25
|
25 | 38’96 mm | 47’04 mm | 53’10 mm | 43’30 mm | 32’40 mm |
